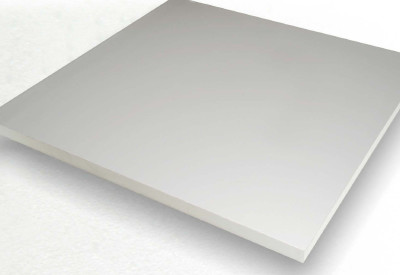

高性能硬質ウレタンフォームキューワンボード

断熱材

戸建住宅の省エネを促進
従来の硬質ウレタンフォームの常識を破る経年性能に優れた高性能硬質ウレタンフォームボードです。面材には、遮熱性能に優れた赤外線高反射タイプのアルミ箔を採用し、「フォーム」と「面材」の力で省エネルギーに貢献します。

特長

経時断熱性能に優れた高性能硬質ウレタンフォーム

  • ノンフロン発泡です。
  • セルを微細にすることによって優れた長期断熱性能を実現しました。(熱伝導率0.021W/(m・K))

発泡樹脂系断熱材の断熱性能は製造直後から経時に伴い低下しある一定値に収束します。
キューワンボードはセルの微細化による初期値向上のほか、経年変化を抑えることにより長期性能の向上も可能にしました。

熱伝導率の比較

断熱材 規格 熱伝導率(23℃) W/(m・K)
0.01   0.02   0.03
キューワンボード 測定値※1 0.021
硬質ウレタンフォーム保温板2種 JIS A 9511 0.024
フェノールフォーム保温板1種 JIS A 9511 0.022
抽出法ポリスチレンフォーム保温板3種 JIS A 9511 0.028
高性能グラスウール断熱材24K相当 ※2 0.036

※1 第三者機関による測定値  ※2 「住宅の省エネルギー基準の解説」

キューワンボードの構造断面図

遮熱性能に優れた赤外線高反射タイプのアルミ箔面材付き

  • アルミ箔面材はフォームを水蒸気や紫外線等から保護するほか、難燃性の向上も期待できます。
  • アルミ箔の高い赤外線反射率によって夏季の遮熱に効果があります。
    高性能硬質ウレタンフォームの断熱性能と併せることにより省エネルギーに貢献します。

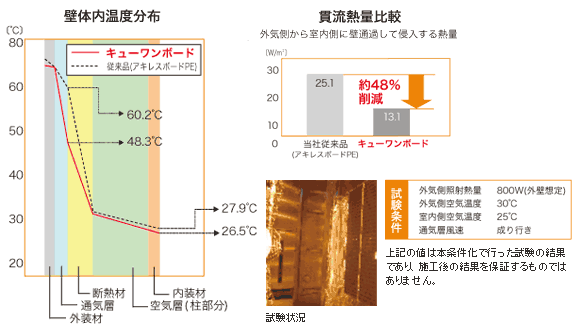

壁体内温度分布・表貫流熱量比較

夏季の外壁を想定した試験ではアルミ箔面材の効果により、貫流熱量が大幅に削減され、その結果室内側の表面温度が1℃以上下がったことわかります(高性能ウレタンフォームの断熱性能による効果も含まれています)。しかし、これらはアルミ箔の赤外線反射効果によるものなので、夏季の遮熱効果はありますが断熱効果は期待できません。したがって断熱材はアルミ箔の有無によらず所定の厚さを使用することが重要です(遮熱材料は断熱材とは認められていません)。

キューワンボード外張り工法

キューワンボード外張り工法は「キューワンボード」で家全体をすっぽり包み込みます。連続した断熱層が得られるため、長期に渡って断熱性・気密性に優れた住宅を実現します。断熱性・気密性の優れた住宅は部屋間の温度差が少なく冷ショックを防止するほか、結露によるカビ・ダニの繁殖による健康被害も抑制します。
外張り断熱工法の住宅はリフォーム時の間取り変更の際にも断熱・気密層を破損することがなく、可変性に優れた長命住宅といえます。

住宅型式性能認定(省エネルギー対策等級4)

  I地域 II地域 III地域 IV地域 V地域
型式設定A※1 型式設定B※1 型式認定 型式認定A 型式認定B 仕様規定※2 型式認定C 型式認定D 仕様規定※2 型式認定
キューワンボードの厚さ(mm) 屋根※3 61 45 50 45 50 45
61 36 30 36 30 36 30
基礎※3 61 40※4 30 36※4 30 36※4 30
開口部の性能 [W/(m2・K)] 2.33 2.91 3.49 4.07 3.49※5

※1 型式認定Aは札幌を除いた北海道、型式認定Bには札幌付近などが含まれますが詳しくはお問い合わせください。
※2 住宅に係るエネルギーの使用の合理化に関する設計、施工及び維持保全の指針3(2)イ10(2)の規定による。
※3 仕様規定において桁上断熱、天井断熱又は床断熱とする場合の厚さについてはご相談ください。
※4 基礎内側断熱の場合はキューワンボード厚さ36oを接着工法で施工することがで きます。基礎外側の場合は専用材料(「キューワンボード基礎」厚さ40o)を打ち込み工法で施工ください。シロアリの被害が予想される地域では基礎内側工法で施工してください。
※5 地域によりレースカーテンが必要。
詳細、ご不明点はご相談ください。

防耐火構造大臣認定番号

区分 構造 外装材 等 認定番号 区分 構造 外装材 等 認定番号
防火構造 軸組 窯業サイディング・釘留め PC030BE-0231 防火構造 枠組 窯業サイディング・釘留め PC030BE-0243
窯業サイディング・金具留め PC030BE-0237 窯業サイディング・金具留め PC030BE-0247
軽量セメントモルタル PC030BE-0146 準耐火構造 軸組 窯業サイディング・金具留め QF045BE-0075
軽量セメントモルタル
(内装規定なし)
PC030BE-0523 軽量セメントモルタル QF045BE-0105
角波鋼板
(スパンドレル)
PC030BE-0344 枠組 窯業サイディング・金具留め QF045BE-0095
木製サイディング
(「ウィルウォール」)
PC030BE-0450 軽量セメントモルタル QF045BE-0177

※各構成部材の厚さ、構造用面材の有無等 詳しい仕様についてはお問い合わせください。
また、上表の外装材名からご判断いただけない場合についてもお問い合わせください。

製品規格

規格
厚さ(mm)
幅×長さ(mm)
備考
キューワンボード 30 910×1,820
(ご指定のサイズでの対応も
可能ですのでご相談ください。)

36
40
45
50
61
キューワンボードRZ 45 長手方向相尺り加工付
50

物性

項目
単位
試験方法
密度
kg/m2
32
JIS A 9511
熱伝導率(23℃)
W/(m・K)
0.021
JIS A 1412-2
透湿係数
ng/(m2・s・Pa)
2.0
JIS A 9511
圧縮強さ
N/cm2
15以上
JIS A 9511
曲げ強さ
N/cm2
15以上
JIS A 9511
燃焼性
合格
JIS A 9511
吸水量
g/100cm2
2.5以下
JIS A 9511

※上記値は測定値であり保証値ではありません。
