製品情報 Product Information

トップ > 製品情報トップ > 建築・土木 > 管工機材 > 排水管用継手(ジョイント) > 洋風Pタイプ便器用フラットタイプ

建築・土木

排水管用継手[ 各種接続用:大便器接続用 ]
洋風Pタイプ便器用フラットタイプ

管工機材

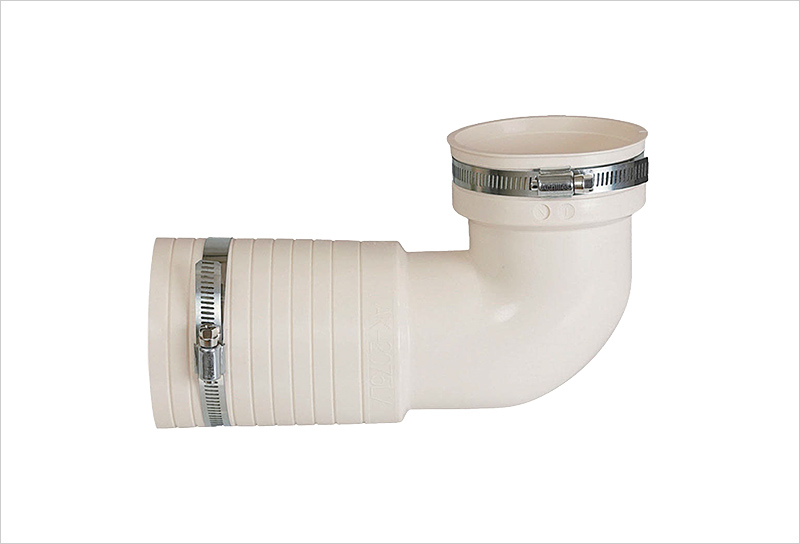

AK-2075L特殊ブレンドゴム製

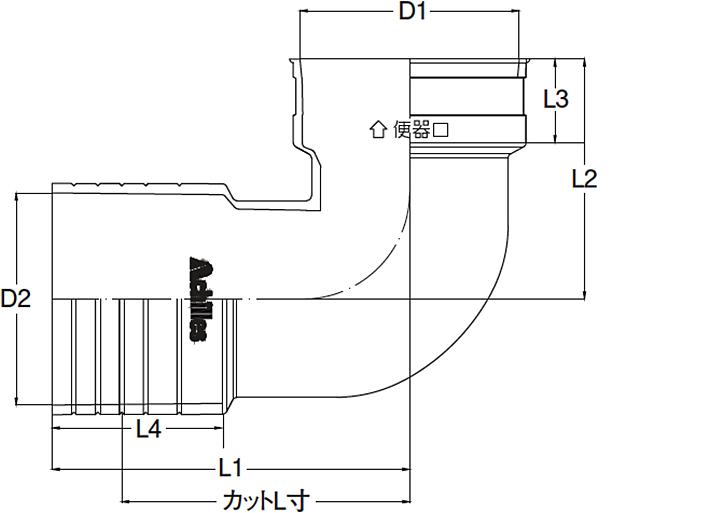

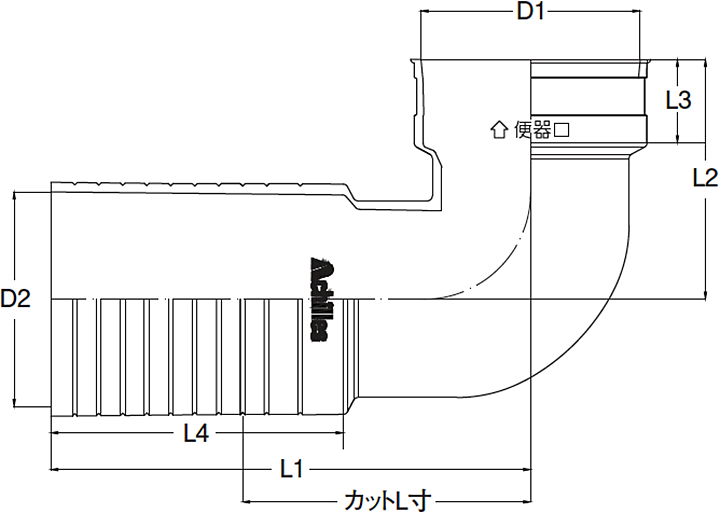

適用パイプ D1 D2 L1 L2 L3 L4 カットL
75φ 90 87 200 116 36 80 170
定価 \4.800(税抜き)
AK-2075L

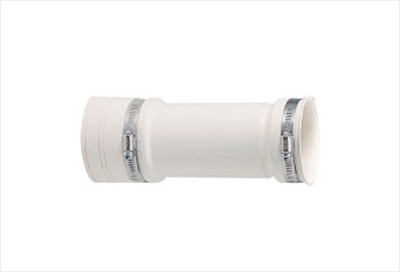

AK-2375S
適用パイプ D1 D2 L1 L2 L3 L カットL
75φ 89 87 36 133 70 239 214
定価 \3.600(税抜き)
AK-2375S
AK-2075S
適用パイプ D1 D2 L1 L2 L3 L カットL
75φ 89 87 36 84 75 195 155
定価 \3.400(税抜き)
AK-2075S
AK-1475S
適用パイプ D1 D2 L1 L2 L3 L
75φ 89 87 36 59 45 140
定価 \3.300(税抜き)
AK-1475S

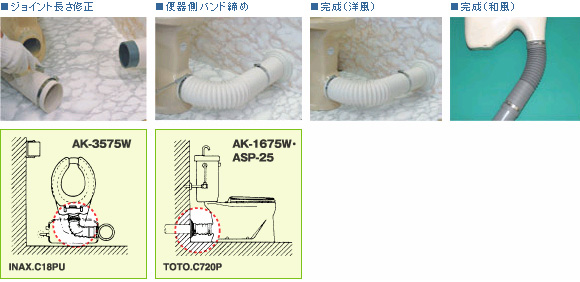

取付ポイント

洋風Pタイプ便器
  • あらかじめ壁からアキレスジョイント排水管つきあて部までの距離を確認の上、配管してください。
  • アキレスジョイント(AK-4175W、AK-3575W)配管カバー(AC-240)は適当な長さにカットしてください。
  • シーリングプレート、配管カバーの順に差し込んでください。
  • 排水管をアキレスジョイント排水管つきあて部まで差し込み、ステンレスバンドで固定した後、便器排水口をアキレスジョイント便器つきあて部まで差し込み、ステンレスバンドで固定してください。
※塩ビ管と接合する場合は、塩ビ用接着剤を使用してください。
※鋼管、陶器等と接合する場合は、クロロプレン系接着剤を用いて下さい。接合部に接着剤を塗り、乾く前に接合してください。
和風大便器
  • AK3575,AK4175は適当な長さにカットしてください。
  • 排水管をアキレスジョイント排水管つきあて部まで差し込み、ステンレスバンドで固定してください。
  • 便器排水口をアキレスジョイント便器つきあて部まで差し込み、ステンレスバンドで固定してください。
  • 施工の際、引張り配管にならぬよう、必ず10mm〜30mm程度縮めて接続するようお願いします。
※塩ビ管と接合する場合は、塩ビ用接着剤を使用してください。
※鋼管、陶器等と接合する場合は、クロロプレン系接着剤を用いて下さい。接合部に接着剤を塗り、乾く前に接合してください。
