建築・土木

排水管用継手[ 各種接続用:大便器接続用 ]
洋風Pタイプ便器用、和風大便器用フレキシブルジョイント
(特殊塩ビ樹脂製)

管工機材

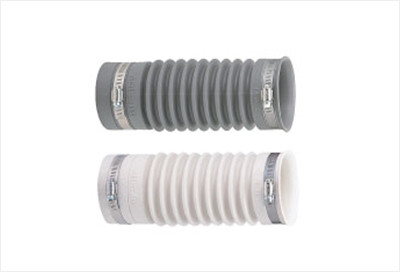

AK-4175/AK-4175W
適用パイプ D1 D2 L1 L2 L3 L 短縮L
75φ 89 89 36 207 157 400 320
TOTO品番 C721P・C730P・C760P・C835P・C417・C418他
INAX品番 C18PU・C20P・C44P・C45P・DCI1880PR他
AK-4175定価 \4.300(税抜き)
AK-4175W定価 \4.400(税抜き)
AK-4175/AK-4175W
 20mmごとカット可

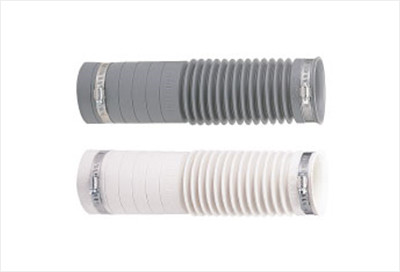

AK-3575/AK-3575W
適用パイプ D1 D2 L1 L2 L3 L 短縮L
75φ 89 89 36 168 146 350 270
TOTO品番 C721P・C730P・C760P・C835P・C417・C418他
INAX品番 C18PU・C20P・C44P・C45P・DCI1880PR他
AK-3575定価 \3.900(税抜き)
AK-3575W定価 \4.000(税抜き)
AK-3575/AK-3575W
 20mmごとカット可
AK-2575/AK-2575W
適用パイプ D1 D2 L1 L2 L3 L 短縮L
75φ 89 89 36 147 57 240 190
TOTO品番 C721P・C730P・C760P・C835P・C417・C418他
INAX品番 C18PU・C20P・C44P・C45P・DCI1880PR他
AK-2575定価 \3.400(税抜き)
AK-2575W定価 \3.500(税抜き)
AK-2575/AK-2575W

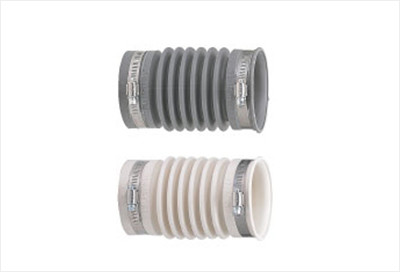

AK-1675/AK-1675W
適用パイプ D1 D2 L1 L2 L3 L 短縮L
75φ 89 87 36 98 35 169 130
TOTO品番 C721P・C730P・C760P・C835P・C417・C418他
INAX品番 C18PU・C20P・C44P・C45P・DCI1880PR他
AK-1675定価 \3.000(税抜き)
AK-1675W定価 \3.100(税抜き)
AK-1675/AK-1675W

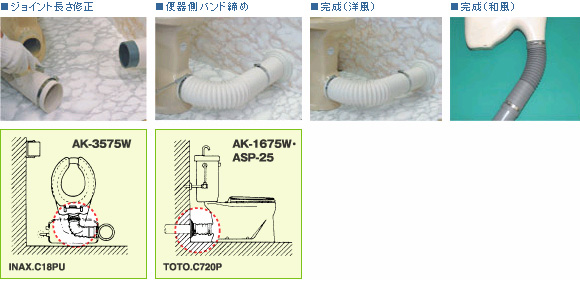

取付ポイント

洋風Pタイプ便器
  • あらかじめ壁からアキレスジョイント排水管つきあて部までの距離を確認の上、配管してください。
  • アキレスジョイント(AK-4175W、AK-3575W)配管カバー(AC-240)は適当な長さにカットしてください。
  • シーリングプレート、配管カバーの順に差し込んでください。
  • 排水管をアキレスジョイント排水管つきあて部まで差し込み、ステンレスバンドで固定した後、便器排水口をアキレスジョイント便器つきあて部まで差し込み、ステンレスバンドで固定してください。
※塩ビ管と接合する場合は、塩ビ用接着剤を使用してください。
※鋼管、陶器等と接合する場合は、クロロプレン系接着剤を用いて下さい。接合部に接着剤を塗り、乾く前に接合してください。

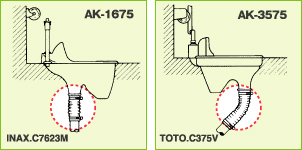

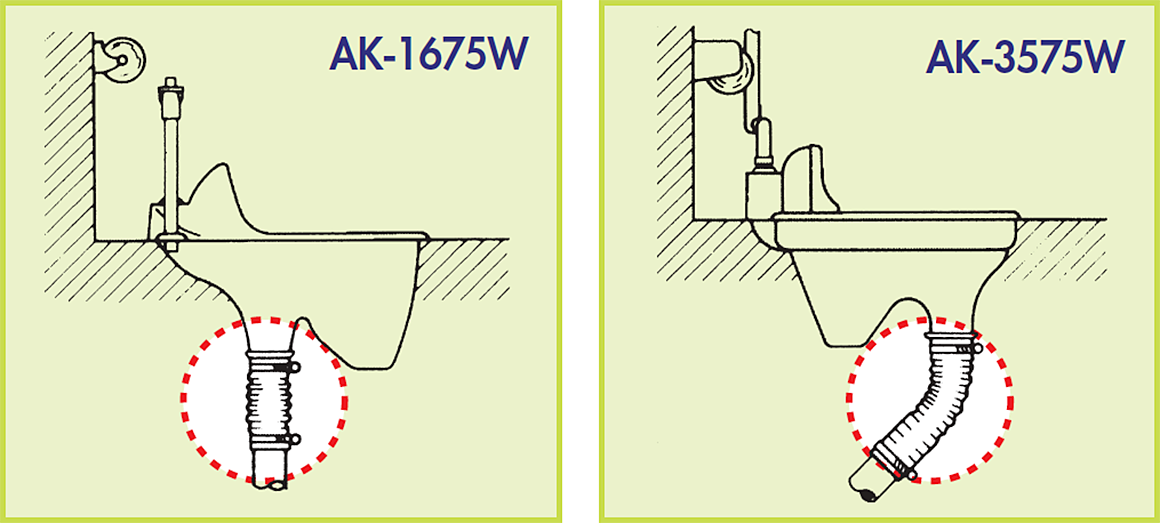

和風大便器
  • AK3575,AK4175は適当な長さにカットしてください。
  • 排水管をアキレスジョイント排水管つきあて部まで差し込み、ステンレスバンドで固定してください。
  • 便器排水口をアキレスジョイント便器つきあて部まで差し込み、ステンレスバンドで固定してください。
  • 施工の際、引張り配管にならぬよう、必ず10mm〜30mm程度縮めて接続するようお願いします。
※塩ビ管と接合する場合は、塩ビ用接着剤を使用してください。
※鋼管、陶器等と接合する場合は、クロロプレン系接着剤を用いて下さい。接合部に接着剤を塗り、乾く前に接合してください。
