建築・土木

排水管用継手[ 各種接続用:小便器接続用 ]

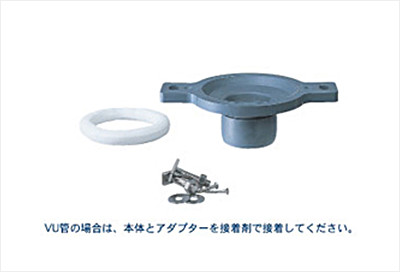

小便器用床フランジ(特殊塩ビ樹脂製)

管工機材

AF-04 VP・VU兼用
適用パイプ D1 L L1 L2 L3 L4 H H1
VP/VU50φ 37 175 150 120 115 53 53 10
TOTO品番 U306・U307・U308・U850他
定価 \2.500(税抜き)
AF-04

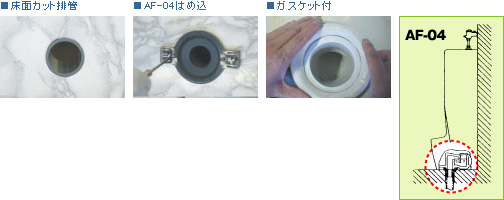

取付ポイント

  • 排水管500を床面上でカットしてください。
    ※衛生陶器、床材によっては、多少床面より下に配管する必要があります。
  • アキレスジョイントAF-04にTボルトをセットし、本体の内側を支点にして、排水管に差し込んでください。
  • 位置を確認し、木ネジにて固定してください。
  • Pシールガスケットを衛生陶器排水口の外側にはめ込み、陶器本体を静かに設置し、Tボルト用ナットで固定してください。
※塩ビ管と接合する場合は、塩ビ用接着剤を使用してください。
