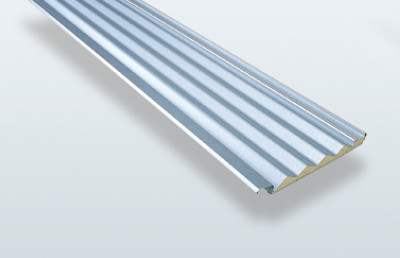

農畜産用断熱材アキレストリトン

農畜産用建築資材

 アキレス独自の形状によりビス・釘頭が見えない美しい仕上りを可能にした屋根・外壁用断熱パネルです。

特長

  • 工期短縮とコストダウン
    長尺・軽量に加えワンタッチジョイント工法の採用で、簡単施工。施工スピードの目安は160m²〜200m²/1人工です。(通常の小波タイプ金属屋根の2倍のスピード)母屋ピッチ600mmの場合、釘の使用本数が小波タイプ金属屋根の約半分の本数で施工でき、工期短縮=コストダウンを実現します。

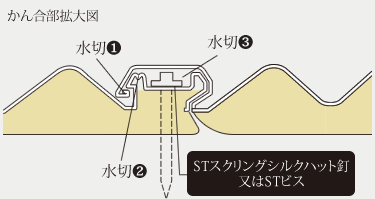

    かん合部には3つの水切を設け、雨漏り対策も万全です。

    *かん合部の裏面に段差や隙間が生じることがあります。
    *厚さによって、かん合部のフォーム形状が若干異なることがあります。


  • 美しい仕上がりと高い耐久性
    トリトン独自のビス・釘頭が隠れる特殊かん合形状により、仕上がりが美しく風雨によるビス・釘頭や鉄板端部の腐食を抑制します。特に寒冷地での落雪・凍害によるビス・釘の浮き上がりや、引き抜けを防ぎ、漏水が起きにくく耐久性が向上します。

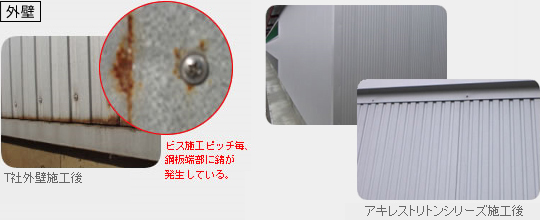

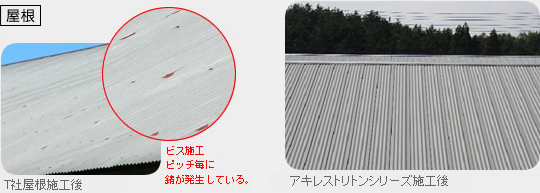

    施工後ビス錆の有無比較



    トリトン外壁シリーズは鋼板が中に巻き込んであるので、端部の錆は発生しにくい構造になっています。

  • 断熱性能抜群
    断熱材の中では性能の高い硬質ウレタンフォームを使用しています。
  • 優れた防火性
    トリトン(丸波)は、建築基準法に基づく「飛び火試験」に合格しています。防火地域・準耐火地域・22条地域の屋根に対応しています。
    トリトン(丸波)認定番号:DR-1023※
    ※上記認定番号は、木造下地、野地板無しの場合です。鉄骨下地また野地板の種類等により、認定番号が異なりますので、弊社営業にお問い合わせください。

    飛び火試験の参考写真
  • その他の特徴
    【大波形状効果】小波タイプと比べ、大雨の際のオーバーフローが防止できます。
    【消音効果】硬質ウレタンフォームが裏打ちされているため鋼板単体に比較して雨音の消音効果があります。

製品構造

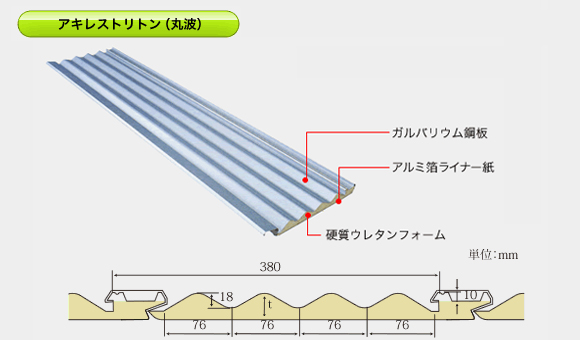

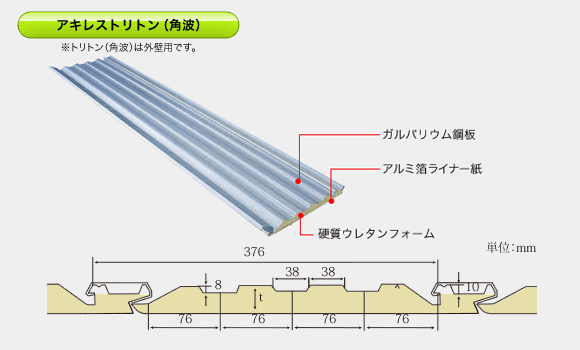

アキレストリトン(丸波) アキレストリトン(角波)

規格

表面材 裏面材 断熱材 働き幅
(mm)
総厚(t)
(mm)
熱抵抗値※2
(初期値m²K/W)
重量
(kg/m²)
製品長さ
(mm)
ガルバリウム
鋼板
0.27mm※1
アルミ箔
面材
硬質
ウレタン
フォーム
(丸波)
380

(角波)
376
30 0.66 4.5 ご指定の長さで生産
2,000〜11,500
上記範囲以外の長さについては、別途ご相談ください。
40 0.97 4.7
50 1.28 5.0

*裏面アルミ箔面材にシワや、生産設備による円形吸盤跡等が発生することがありますが、性能には問題ございません。
*軒先カット:軒先部水切りカットは、30〜200mmの範囲といたします。
*表面材:鋼板厚さ0.35mm、カラー品、ZAM(日新製鋼:耐アンモニア性鋼板)等については別途承りますので弊社営業担当者にご相談ください。
※1 足利工場製のトリトン(角波)は鋼板厚さ0.35mmとなります。
※2 フォーム熱伝導率の初期値に基づいて計算した一般断面部の値です。

部材

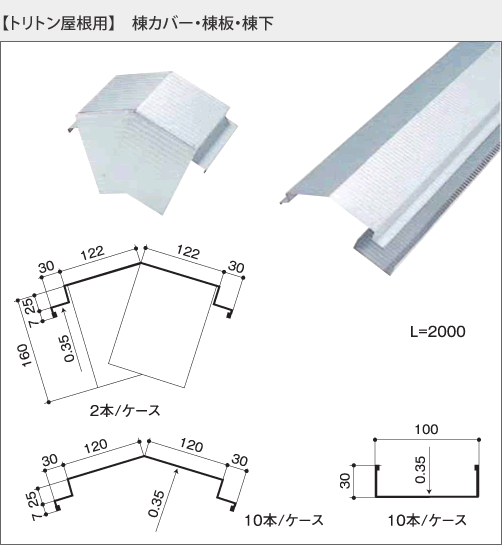

  • 【トリトン屋根用】棟カバー・棟板・棟下

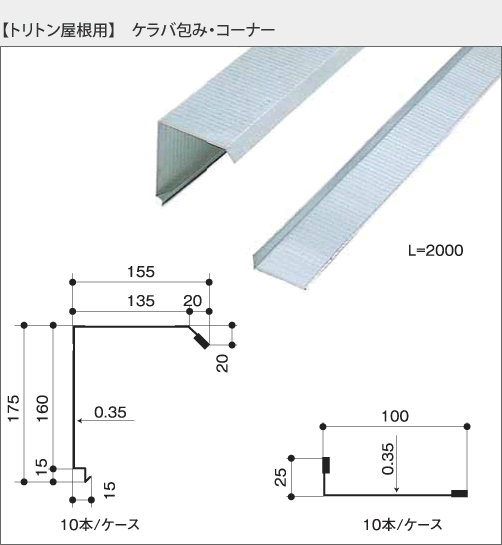

  • 【トリトン屋根用】ケラバ包み・コーナー

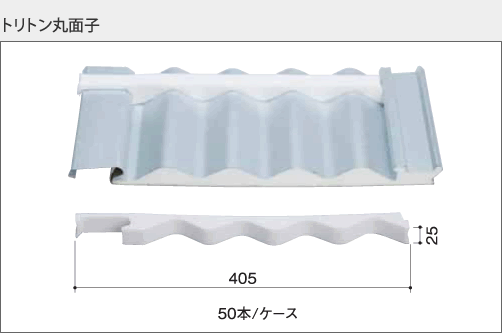

  • トリトン丸面子

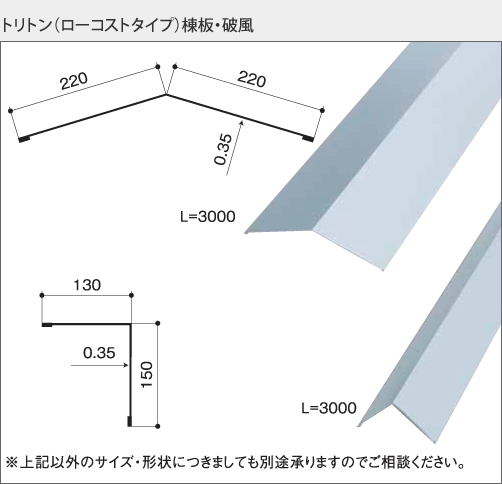

  • トリトン(ローコストタイプ)棟板・破風

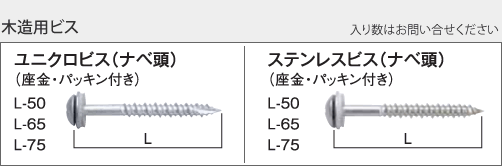

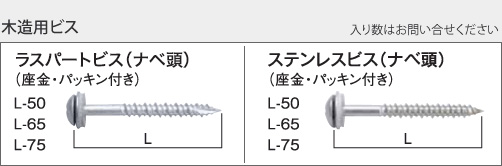

  • 木造用ビス

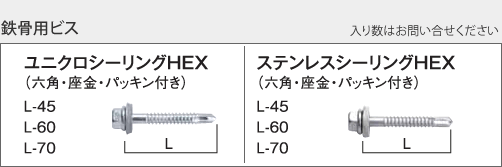

  • 鉄骨用ビス

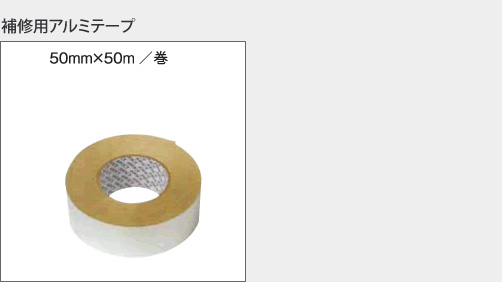

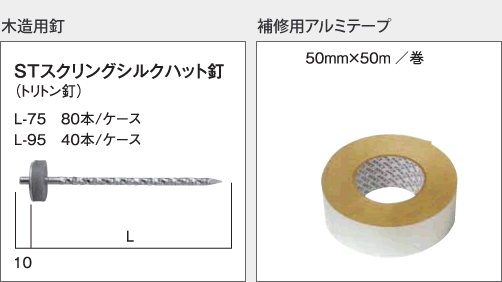

  • 木造用釘/修正用アルミテープ

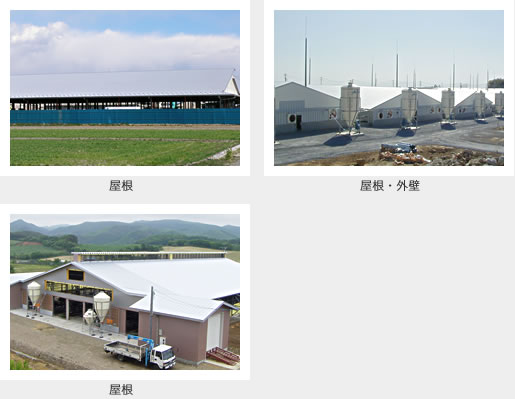

施工例
