建築・土木

排水管用継手[ 各種接続用:大便器接続用 ]

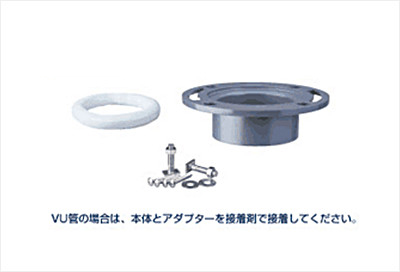

洋風大便器洋床フランジ(特殊ABS樹脂製)

管工機材

AF-75 VP/VU兼用
適用パイプ L L1 L2 L3 L4 H H1
VP/VU75φ 183.4 151 118.4 72.6 78.6 50 9.6
定価 \1.500(税抜き)
AF-75
AF-100 VP/VU兼用
適用パイプ L L1 L2 L3 L4 H H1
VP/VU75φ 180 152 120 94.6 100.5 50 7.8
定価 \1.500(税抜き)
AF-100

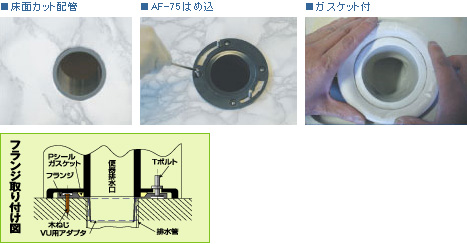

取付ポイント

  • 排水管75O(又は1000)を床面上でカットしてください。
    衛生陶器、床材によっては、多少床面より下に配管する必要があります。
  • フランジにTボルトをセットし、排水管に差し込んで下さい。塩ビVU管の場合は、アダプターを装着して下さい。
  • 木ねじでフランジ本体を床面に固定して下さい。
  • Pシールガスケットを衛生陶器排水口の外側にはめ込、本体を静かに設置し、Tボルト用ナットで固定して下さい。この際、閉めすぎによる陶器の破損に充分注意して下さい。
※排水管が塩ビ製の場合、塩ビ系接着剤を使用して下さい。漏水、臭気防止に効果が上がります。
