排水管用継手[ 排水トラップ・横引きソケット ]洗濯機排水トラップ、横引きソケット

こちらの製品に関するお問い合わせ（防災販売部）

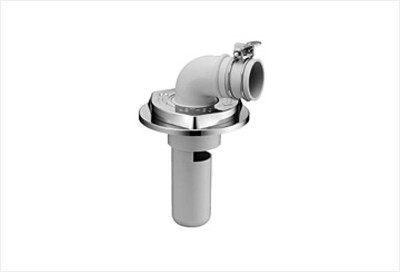

AST-50（洗濯機排水トラップ）

設計単価	¥3,100（税抜き）

AST-50

図面（PDF:258キロバイト）

特長

凹凸が少なく掃除がしやすい。
カバーナットの形状を検討し閉めやすく。
トラップインナーの取り外しが可能で中の掃除も容易。
エルボはつぶれにくいリブ形状

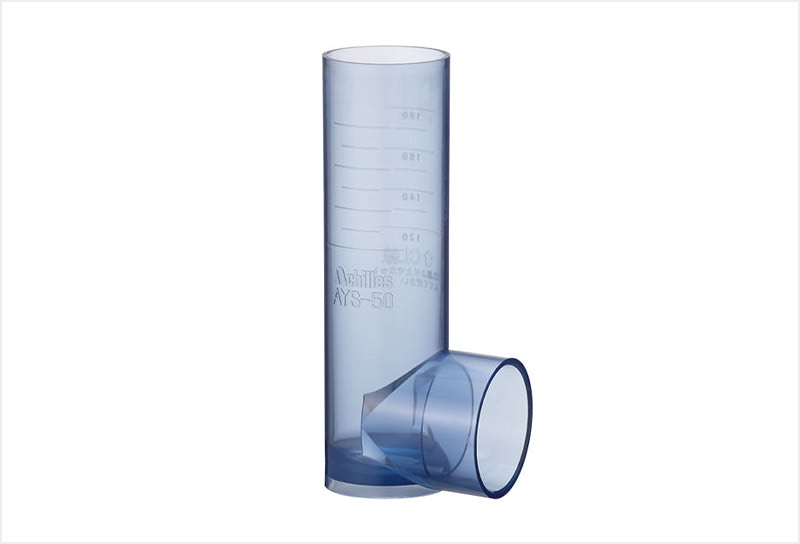

AYS-50（横引きソケット）

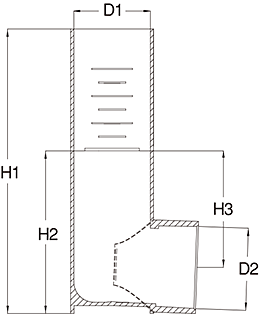

適用パイプ	D1	D2	H1	H2	H3
VP/VU50φ	56	60	210	120	86
設計単価	¥1,950（税抜き）

AYS-50

図面（PDF:192キロバイト）

取付ポイント

床下寸法は最低120ｍｍ以上確保してください。（CL線カット時の本製品の内部の長さは111ｍｍとなります。）

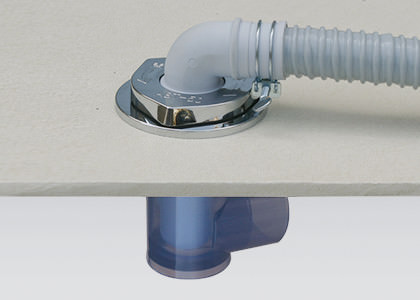

接続例（床下）

接続例（床下）

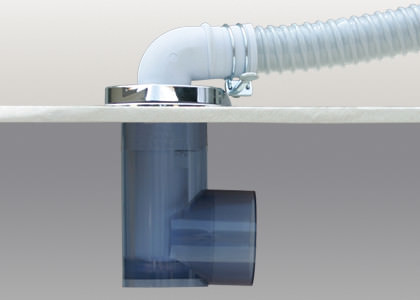

接続例

接続例

※：本製品箱記載の施工手順に従って施工ください。
