製品情報Product Information

排水管用継手[ 各種接続用:手洗い用・洗面化粧台用・トラップ配管用 ]手洗い用・洗面化粧台用・トラップ配管用(特殊ブレンドゴム製)

こちらの製品に関するお問い合わせ(防災販売部)

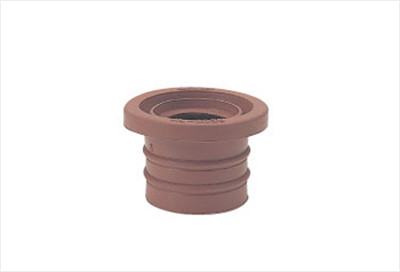

AL-3025

適用
パイプ
H H1 D D1 D2 適用
トラップ
VP30φ 28.5 24 42 32.5 25 口径25
設計単価 ¥500(税抜き)

AL-3025

挿入し難い場合は水、石鹸水を付けて下さい

AL-3025

図面(PDF:12キロバイト)

AL-4032VP

適用
パイプ
H H1 D D1 D2 適用
トラップ
VP40φ 28.5 24 49 41.5 32 口径32
設計単価 ¥660(税抜き)

AL-4032VP

AL-4032VU

適用
パイプ
H H1 D D1 D2 適用
トラップ
VU40φ 28.5 23.5 49 45.5 32 口径32
設計単価 ¥660(税抜き)

AL-4032VU

AL-4025 VP・VU兼用

適用
パイプ

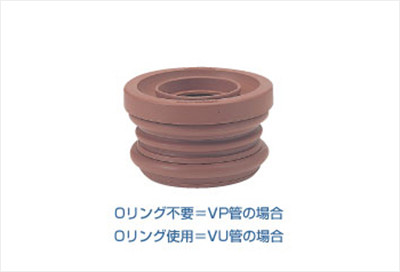

H H1 D D1 D2 Oリング 適用
トラップ
VP/
VU40φ
28.5 22.5 49 40 25 VP/不要
VU/使用
口径25
設計単価 ¥830(税抜き)

AL-4025 VP・VU兼用

AL-40-25/32 VP・VU兼用

適用
パイプ
H H1 D D1 D2 D3 適用
トラップ
VP/
VU40φ
28.5 23 50 46 25 32 口径25/32
設計単価 ¥700(税抜き)

AL-40-25/32 VP・VU兼用

AL-50-32/38 VP・VU兼用

適用
パイプ
H H1 D D1 D2 D3 適用
トラップ
VP/
VU50φ
36.5 29.5 64 58 32 38 口径32/38
設計単価 ¥1,050(税抜き)

AL-50-32/38 VP・VU兼用

AL-5025 VP・VU兼用

適用
パイプ
H H1 D D1 D2 適用
トラップ
VP/VU50φ 36.5 29.5 61 58 25 口径25
設計単価 ¥980(税抜き)

AL-5025 VP・VU兼用

AL-5032 VP・VU兼用

適用
パイプ
H H1 D D1 D2 Oリング 適用
トラップ
VP/
VU50φ
36.5 29.5 63 53 32 VP/不要
VU/使用
口径32
設計単価 ¥980(税抜き)

AL-5032 VP・VU兼用

AL-5038 VP・VU兼用

適用
パイプ
H H1 D D1 D2 Oリング 適用
トラップ
VP/
VU50φ
36.5 29.5 63 53 38 VP/不要
VU/使用
口径25
設計単価 ¥980(税抜き)

AL-5038 VP・VU兼用

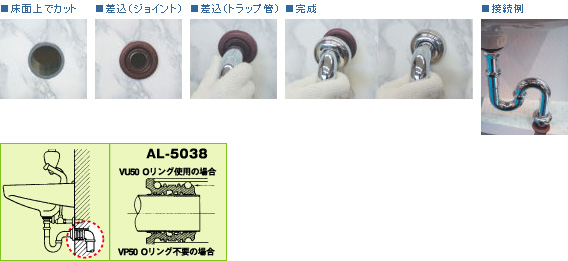

取付ポイント

  • 排水管を壁面、床面上でカットしてください。その際、カット面に凹凸のないように、ご注意ください。

  • ジャバラホースをアキレスジョイントに差し込み、ホースの長さを調節してください。

  • アキレスジョイントを排水管固定部まで差し込んでください。
    (VP管使用の場合は、Oリング2ヶをはずしてください。)

  • トラップ管をダブルリップ部の内側面のみ、かませるように差し込んで下さい。完全なダブルリップ

  • :施工の際、アキレスジョイントにかるく水分を付着させますと、取付が容易になります。

取付ポイント
