排水管用継手[ 管と管の接続用 ]洗濯機防水パン接続用フレキシブルジョイント（特殊塩ビ樹脂製）管工機材

こちらの製品に関するお問い合わせ

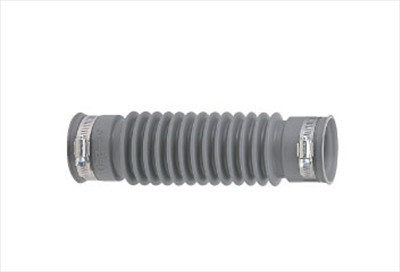

AS-200

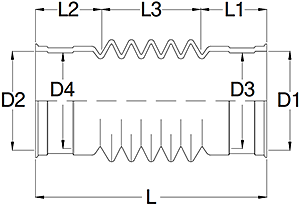

適用パイプ D1 D2 L1 L2 L3 L 短縮L
50φ 60 58 40 120 40 200 150
TOTO品番 PW20・PW30・PW40他
INAX品番 PF9375・PF9064・PF8064他
設定単価 \2.900（税抜き）

AS-200

AS-200

図面（PDF:13キロバイト）

AS-250

適用パイプ D1 D2 L1 L2 L3 L 短縮L
50φ 60 58 40 170 40 250 200
TOTO品番 PW20・PW30・PW40他
INAX品番 PF9375・PF9064・PF8064他
設定単価 \2.900（税抜き

AS-250

AS-250

図面（PDF:15キロバイト）

AS-300

適用パイプ D1 D2 L1 L2 L3 L 短縮L
50φ 60 58 40 220 40 300 250
TOTO品番 PW20・PW30・PW40他
INAX品番 PF9375・PF9064・PF8064他
設定単価 \3.200（税抜き）

AS-300

AS-300

図面（PDF:13キロバイト）

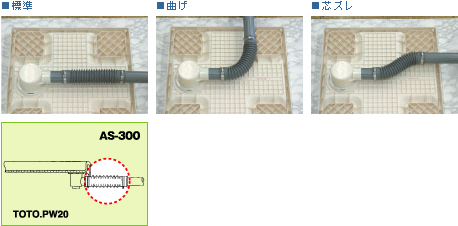

取付ポイント

  • 排水管は適正な勾配をとり、支持金具等で固定してください。

  • 排水管をアキレスジョイント排水管つきあて部まで差し込み、ステンレスバンドで固定してください。

  • 接続の際、引張り配管にならないように、必ず10mm～30mm縮めて接続するようお願いします。

  • ※：塩ビ管と接合する場合は、塩ビ用接着剤を使用してください。
  • ※：鋼管、陶器等と接合する場合は、クロロプレン系接着剤を用いて下さい。接合部に接着剤を塗り、乾く前に接合してください。
  • ※：当製品は洗濯機の振動が配管へ伝わらないように製作されております。極端な芯ずれの配管での使用は、さけてください。

取付ポイント

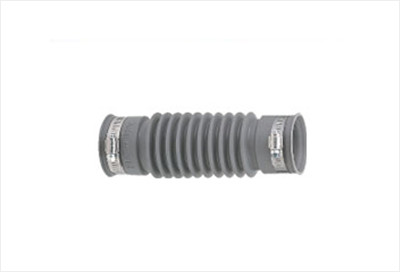

AS-200SPF 特殊軟質塩ビ樹脂製
AS-200SPF(C) 特殊軟質塩ビ樹脂製

適用パイプ D1 D2 L1 L2 L3 L
>VP/VU50φ 60 58 45.5 114 45.5 205
TOTO品番 PW20・PW30・PW40他
INAX品番 PF9375・PF9064・PF8064他
AS-200SPF
設計単価		 \3.200（税抜き）
AS-200SPF(C)
設計単価		 \3.200（税抜き）

AS-200SPF 特殊軟質塩ビ樹脂製 AS-200SPF(C) 特殊軟質塩ビ樹脂製

AS-200SPF 特殊軟質塩ビ樹脂製 AS-200SPF(C) 特殊軟質塩ビ樹脂製

図面（PDF:15キロバイト）

AS-250SPF 特殊塩ビ樹脂
AS-250SPF(C) 特殊塩ビ樹脂

適用パイプ D1 D2 L1 L2 L3 L
>VP/VU50φ 60 58 45.5 114 45.5 205
TOTO品番 PW20・PW30・PW40他
INAX品番 PF9375・PF9064・PF8064他
AS-250SPF
設計単価		 \3.400（税抜き）
AS-250SPF(C)
設計単価		 \3.500（税抜き）

AS-250SPF 特殊塩ビ樹脂 AS-250SPF(C) 特殊塩ビ樹脂

AS-250SPF 特殊塩ビ樹脂 AS-250SPF(C) 特殊塩ビ樹脂

図面（PDF:15キロバイト）

取付ポイント

  • 排水管は適正な勾配をとり、支持金具等で固定してください。

  • 排水管をアキレスジョイント排水管つきあて部まで差し込み、ステンレスバンドで固定してください。

    （接着剤は不要です）

  • 接続の際、引っ張り配管にならないように、接続するようにお願いします。

  • ※：極端な芯ずれの配管での使用は避けてください。
