排水管は適正な勾配をとり、支持金具等で固定してください。

はじめに洗濯機防水パン排水口にアキレスジョイントソケット部を差し込み、続いて排水管をアキレスジョイント排水管つきあて部まで差し込み、ステンレスバンドで固定してください。

• ※1：洗濯機防水パン排水口および排水管との接合には、硬質塩ビパイプ用接着剤をご使用ください。
• ※2：ステンレスバンドは留め具位置が水流の上方になるようにセットしてください。

接続の際、引張り配管にならないように必ず10～30mm縮めて接続するようお願いします。

• ※：最大曲度以上、および最大許容を超える芯ズレでの取り付けはしないでください。

排水管は適正な勾配をとり、支持金具等で固定してください。

はじめに洗濯機防水パン排水口にアキレスジョイントソケット部を差し込み、続いて排水管をアキレスジョイント排水管つきあて部まで差し込み、ステンレスバンドで固定してください。

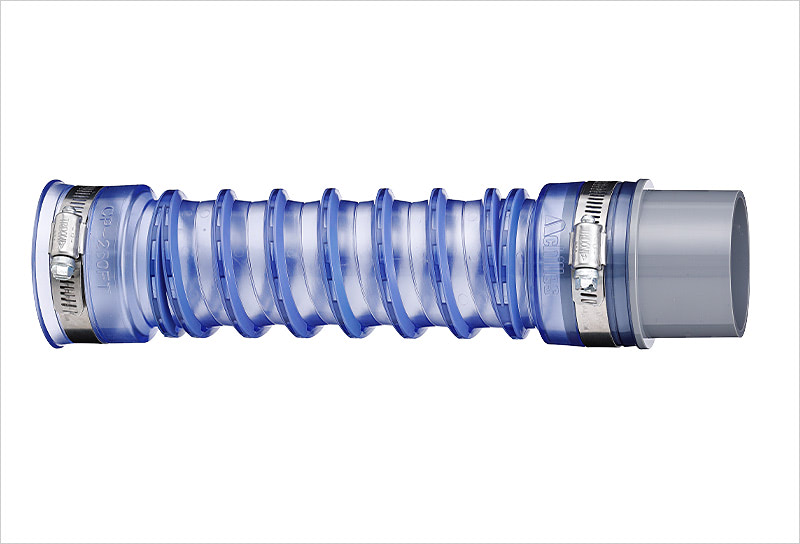

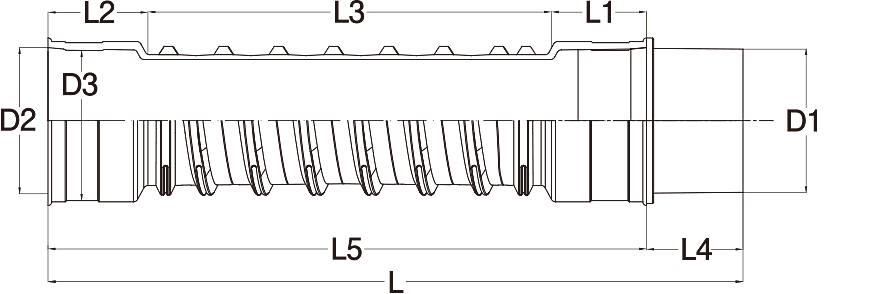

• ※1：アキレスジョイントCP-250SKTと排水管（塩ビパイプ）の接合には接着剤は不要です。（洗濯機防水パン排水口とアキレスジョイント本体ソケット部の接合には硬質塩ビパイプ用の接着剤をご使用ください。）
• ※2：配管接続の際にソケットがずれステンレスバンドが緩む可能性があります。ステンレスバンドの緩みは漏水の要因となりますので、施工後に必ず締め直しを行ってください。（電動工具等を用いた締め付けの目安は1～2N･mです。）
• ※3：ステンレスバンドは留め具位置が水流の上方になるようにセットしてください。

接続の際、引張り配管にならないように必ず10～30mm縮めて接続するようお願いします。

• ※：最大曲度以上、および最大許容を超える芯ズレでの取り付けはしないでください。
