管と管の接続用

AS-300SKT／AS-250SKT／AS-200SKT／AS-300／AS-250／AS-200／AS-150

取り付けのポイント

ポイント1
排水管は適正な勾配をとり、支持金具等で固定してください。
ポイント2
排水管をアキレスジョイント排水管つきあて部まで差し込み、ステンレスバンドで固定してください。
ポイント3
接続の際、引張り配管にならないように、必ず10mm～30mm縮めて接続するようお願いします。

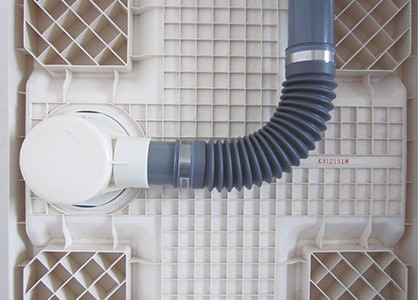

  • 標準

    標準

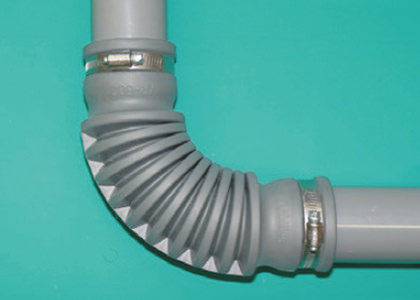

  • 曲げ

    曲げ

  • 芯ズレ

    芯ズレ

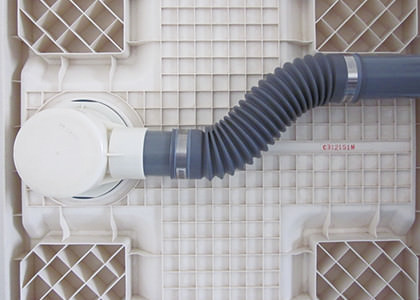

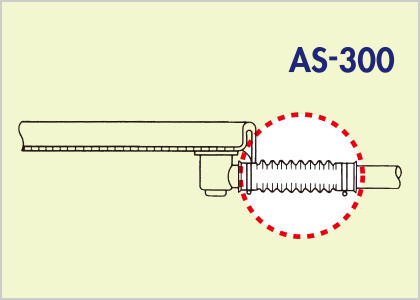

  • AS-300

    AS-300

  • ※ 塩ビ管と接合する場合は、塩ビ用接着剤を使用してください。
  • ※ 当製品は洗濯機の振動が配管へ伝わらないように製作されております。極端な芯ずれの配管での使用は避けてください。
  • ※ ステンレスバンドのビス位置は水流の上方（管の上部）に固定して下さい。
排水管用継手 [ 管と管の接続用 ]

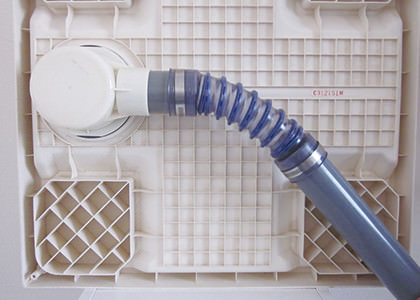

CP-250SKT／AS-200SPF（C）SKT／AS-250SPF, AS-250SPF（C）／AS-200SPF, AS-200SPF（C）

取り付けのポイント

ポイント1
排水管は適正な勾配をとり、支持金具等で固定してください。
ポイント2
排水管をアキレスジョイント排水管つきあて部まで差し込み、ステンレスバンドで固定してください。
ポイント3
接続の際、引っ張り配管にならないように、接続するようにお願いします。

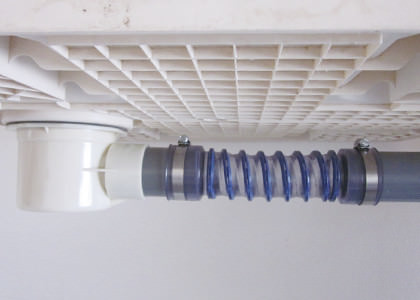

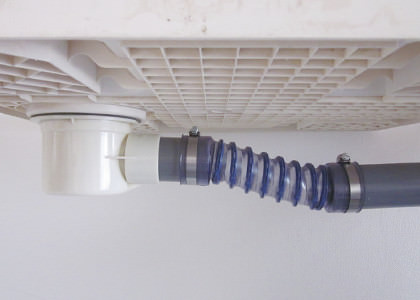

  • 標準

    標準

  • 芯ズレ

    芯ズレ

  • 曲げ（45度）

    曲げ（45度）

  • ※ 極端な芯ずれの配管での取り付けはしないで下さい。
  • ※ 芯ズレ　AS-250SPFは50mm、AS-200SPFは40mm。
  • ※ ※ステンレスバンドのビス位置は水流の上方（管の上部）に固定して下さい。
排水管用継手 [ 管と管の接続用 ]

AP-7525S／AP-5025S

取り付けのポイント

ポイント1
排水管は適正な勾配をとり、支持金具等で固定してください。
ポイント2
アキレスジョイントをライン上で、適当な長さに切断してください。
ポイント3
アキレスジョイント入水口に排水管を差し込み、その後スライドさせながら、排水口のつきあて部まで押し込み、両側をステンレスバンドで固定してください。

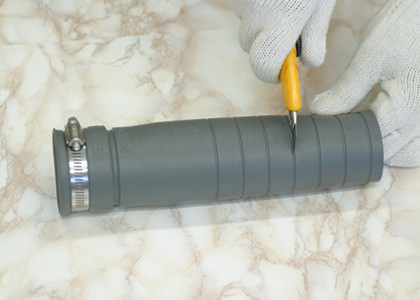

  • カット

    カット

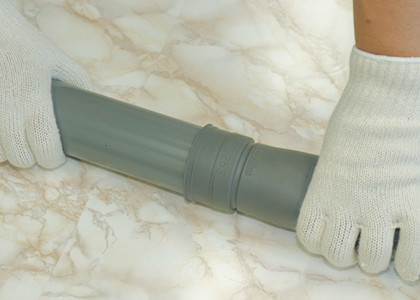

  • つきあて部差込

    つきあて部差込

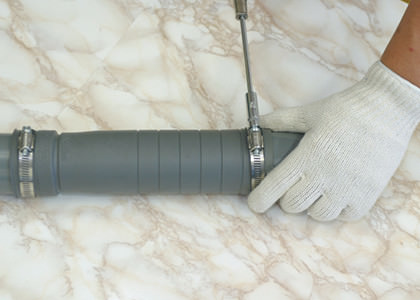

  • バンド締め

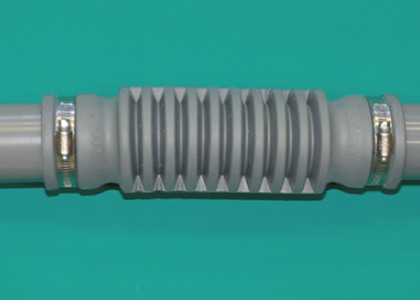

    バンド締め

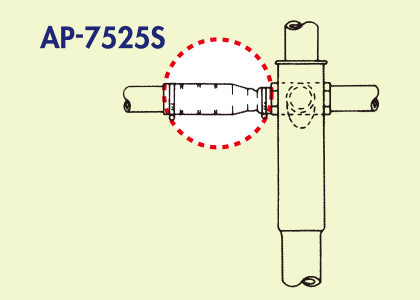

  • AP-7525S　管：管接続例

    AP-7525S　管：管接続例

  • ※ 塩ビ管と接合する場合は、塩ビ用接着剤を使用してください。
  • ※ 横引配管する場合はステンレスバンドのビス位置を水流の上方（管の上部）に固定して下さい。
排水管用継手 [ 管と管の接続用 ]

AU-10039C／AU-10023C／AU-7530C／AU-6530C／AU-6523C／AU-5023C／AU-4023C

取り付けのポイント

ポイント1
排水管は適正な勾配をとり、支持金具等で固定してください。
ポイント2
排水管をアキレスジョイント排水管つきあて部まで差し込み、ステンレスバンドで固定してください。
ポイント3
接続の際、引張り配管にならないように、必ず10mm～30mm縮めて接続するようお願いします。
塩ビ管と塩ビ管

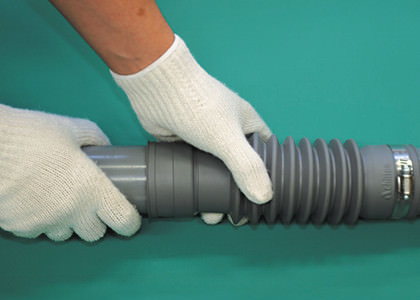

  • 差込（塩ビ管）

    差込（塩ビ管）

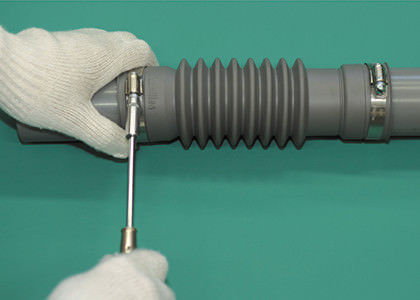

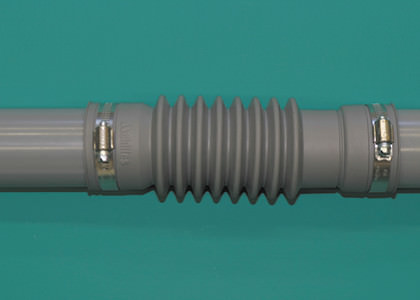

  • 塩ビ管接続（バンド締め）

    塩ビ管接続（バンド締め）

  • 完成

    完成

銅管と塩ビ管

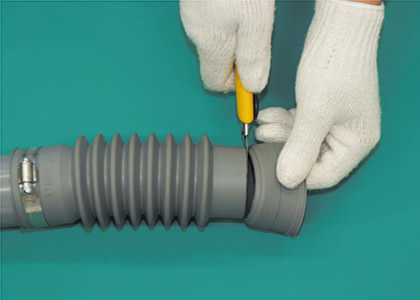

  • カット

    カット

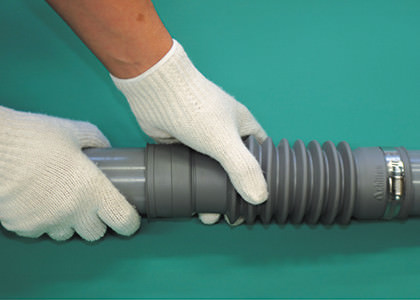

  • 差込

    差込

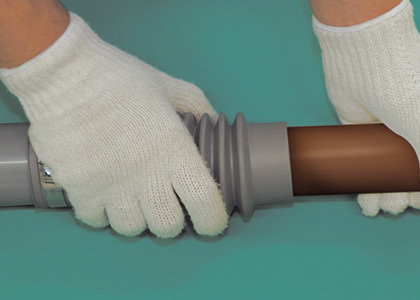

  • 差込（銅管）

    差込（銅管）

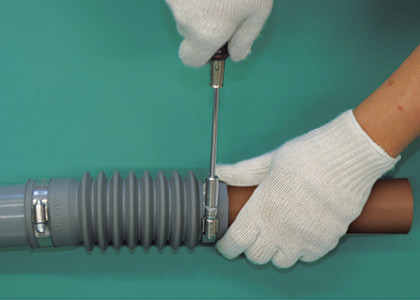

  • 銅管接続（バンド締め）完成

    銅管接続（バンド締め）完成

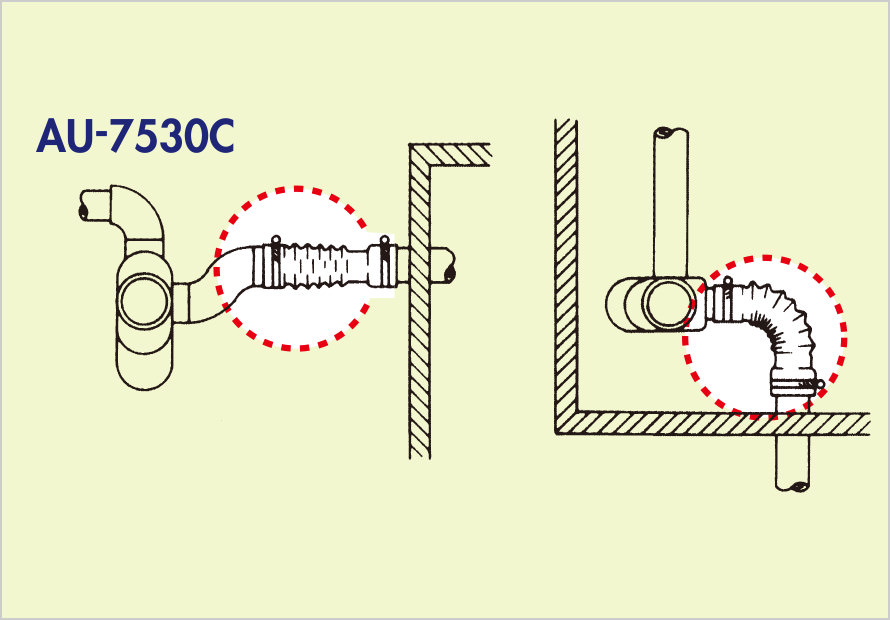

  • AU-7530C　管：管or銅管接続例

    AU-7530C　管：管or銅管接続例

  • ※ 塩ビ管と接合する場合は、塩ビ用接着剤を使用してください。
  • ※ 銅管と接合する場合は、クロロプレン系接着剤を用いて下さい。接合部に接着剤を塗り、乾く前に接合してください。
  • ※ 横引配管する場合はステンレスバンドのビス位置を水流の上方（管の上部）に固定して下さい。
排水管用継手 [ 管と管の接続用 ]

AP-10040RS／AP-753RS／AP-752RS／AP-502RS／AP-401RS

取り付けのポイント

ポイント1
排水管は適正な勾配をとり、支持金具等で固定してください。
ポイント2
排水管をアキレスジョイント排水管つきあて部まで差し込み、ステンレスバンドで固定して下さい。
ポイント3
接続の際、引張り配管にならないように、必ず10mm～30mm縮めて接続するようお願いします。

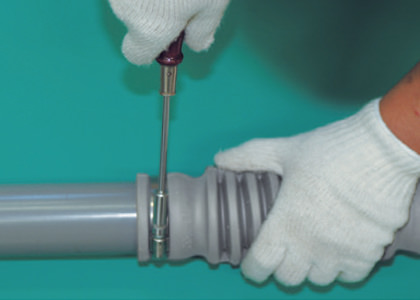

  • バンド締め

    バンド締め

  • 両側塩ビ管直線

    両側塩ビ管直線

  • 両側塩ビ管曲げ

    両側塩ビ管曲げ

  • ※ クロロプレン系接着剤を用いて下さい。接合部に接着剤を塗り、乾く前に接合してください。
  • ※ 横引配管する場合はステンレスバンドのビス位置を水流の上方（管の上部）に固定して下さい。
排水管用継手 [ 管と管の接続用 ]

各種接続用

AK-2075L／AK-2375S／AK-2075S／AK-1475S

取り付けのポイント

ポイント1
あらかじめ壁からアキレスジョイント排水管つきあて部までの距離を確認の上、配管してください。
ポイント2
AK-2075L,AK-1475Sは適当な長さにカットしてください。
ポイント3
シーリングプレート、配管カバーの順に差し込んでください。
ポイント4

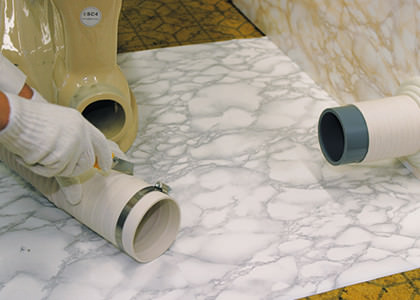

排水管をアキレスジョイント排水管つきあて部まで差し込み、ステンレスバンドで固定した後、便器排水口をアキレスジョイント便器つきあて部まで差し込み、ステンレスバンドで固定してください。

  • 塩ビ管

    塩ビ管

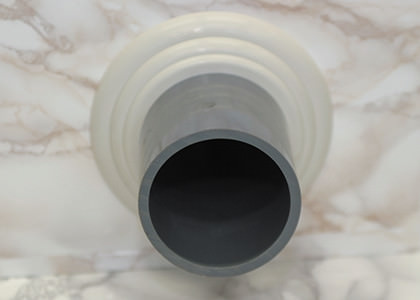

  • ASPセット

    ASPセット

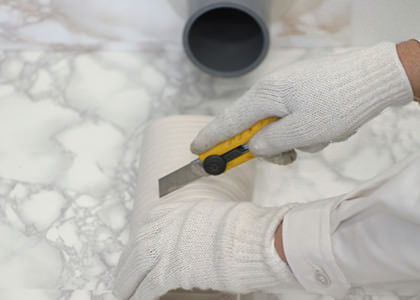

  • AC-240カット

    AC-240カット

  • 完成

    完成

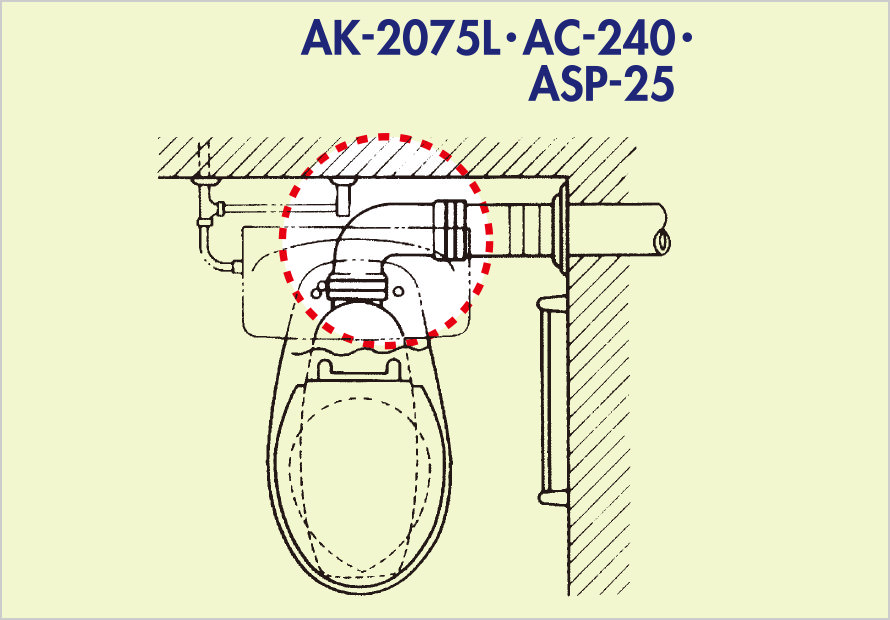

  • AK-2075L・AC-240・ASP-25 INAX.C20P

    AK-2075L・AC-240・ASP-25
    INAX.C20P

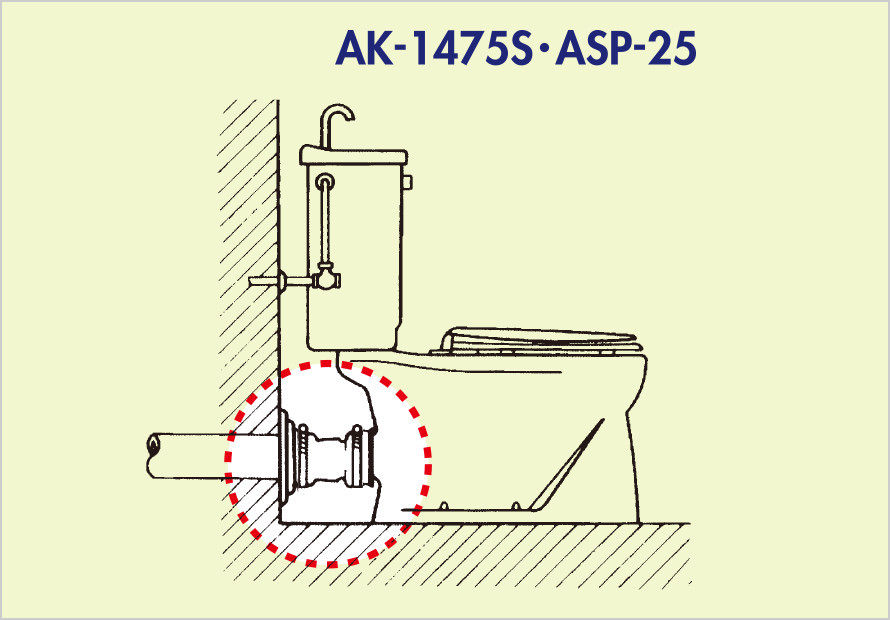

  • AK-1475S・ASP-25 TOTO.C720P

    AK-1475S・ASP-25
    TOTO.C720P

排水管用継手 [ 各種接続用：大便器接続用 ]

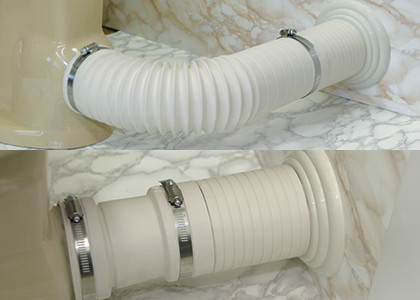

AC-240（配管カバー）／ASP-25（シーリングプレート）／ASP-92（シーリングプレート）

取り付けのポイント

ポイント1
あらかじめ壁からアキレスジョイント排水管つきあて部までの距離を確認の上、配管してください。
ポイント2
配管カバー（AC-240）を適当な長さにカットしてください。
ポイント3
シーリングプレート、配管カバーの順に差し込んでください。
ポイント4
排水管をアキレスジョイント排水管つきあて部まで差し込み、ステンレスバンドで固定した後、便器排水口をアキレスジョイント便器つきあて部まで差し込み、ステンレスバンドで固定してください。

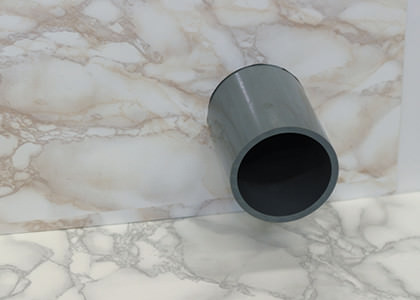

  • 塩ビ管

    塩ビ管

  • ASPセット

    ASPセット

  • AC-240カット

    AC-240カット

  • 完成

    完成

  • AK-2075L・AC-240・ASP-25 INAX.C20P

    AK-2075L・AC-240・ASP-25
    INAX.C20P

  • AK-1475S・ASP-25 TOTO.C720P

    AK-1475S・ASP-25
    TOTO.C720P

排水管用継手 [ 各種接続用：大便器接続用 ]

AK-4175/AK-4175W／AK-3575/AK-3575W／AK-2575/AK-2575W／AK-1675/AK-1675W

洋風Pタイプ便器　取り付けのポイント

ポイント1
あらかじめ壁からアキレスジョイント排水管つきあて部までの距離を確認の上、配管してください。
ポイント2
アキレスジョイント（AK-4175、AK-3575）や、配管カバー（AC-240）はカットラインでカットできます。
ポイント3
シーリングプレート、配管カバーの順に差し込んでください。
ポイント4
排水管をアキレスジョイント排水管つきあて部まで差し込み、ステンレスバンドで固定した後、便器排水口をアキレスジョイント便器つきあて部まで差し込み、ステンレスバンドで固定してください。

  • ジョイント長さ修正

    ジョイント長さ修正

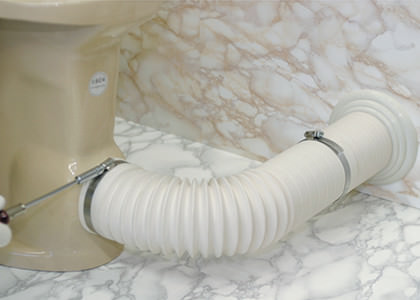

  • 便器側バンド締め

    便器側バンド締め

  • 完成（洋風）

    完成（洋風）

  • 完成（和風）

    完成（和風）

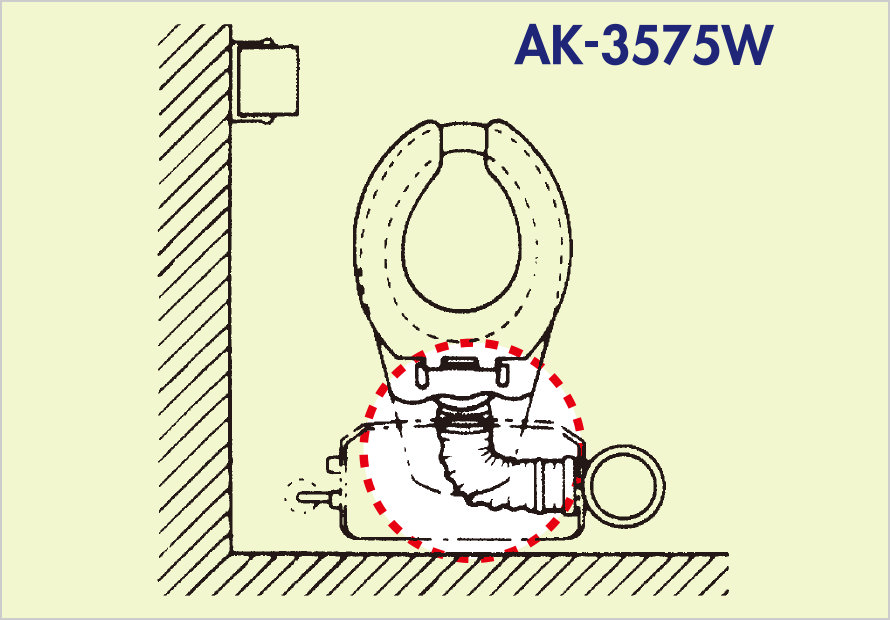

  • AK-3575W

    AK-3575W

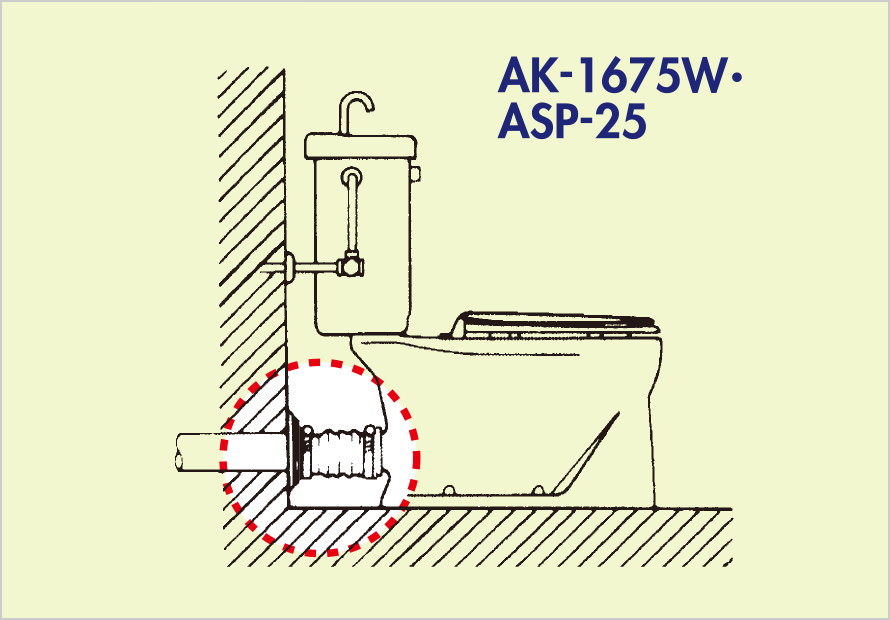

  • AK-1675W・ASP-25

    AK-1675W・ASP-25

  • ※ 塩ビ管と接合する場合は、塩ビ用接着剤を使用してください。
  • ※ 陶器等と接合する場合は、クロロプレン系接着剤を用いて下さい。接合部に接着剤を塗り、乾く前に接合してください。
  • ※ ステンレスバンドのビス位は水流の上方（管の上部）に固定して下さい。
排水管用継手 [ 各種接続用：大便器接続用 ]

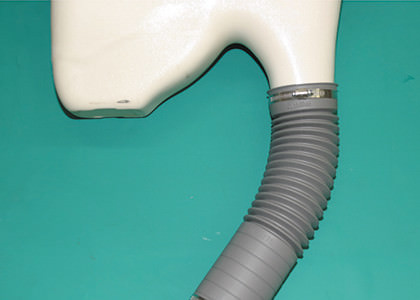

和風大便器　取り付けのポイント

ポイント1
AK3575,AK4175は適当な長さにカットしてください。
ポイント2
排水管をアキレスジョイント排水管つきあて部まで差し込み、ステンレスバンドで固定してください。
ポイント3
便器排水口をアキレスジョイント便器つきあて部まで差し込み、ステンレスバンドで固定してください。
ポイント4
施工の際、引張り配管にならぬよう、必ず10mm～30mm程度縮めて接続するようお願いします。

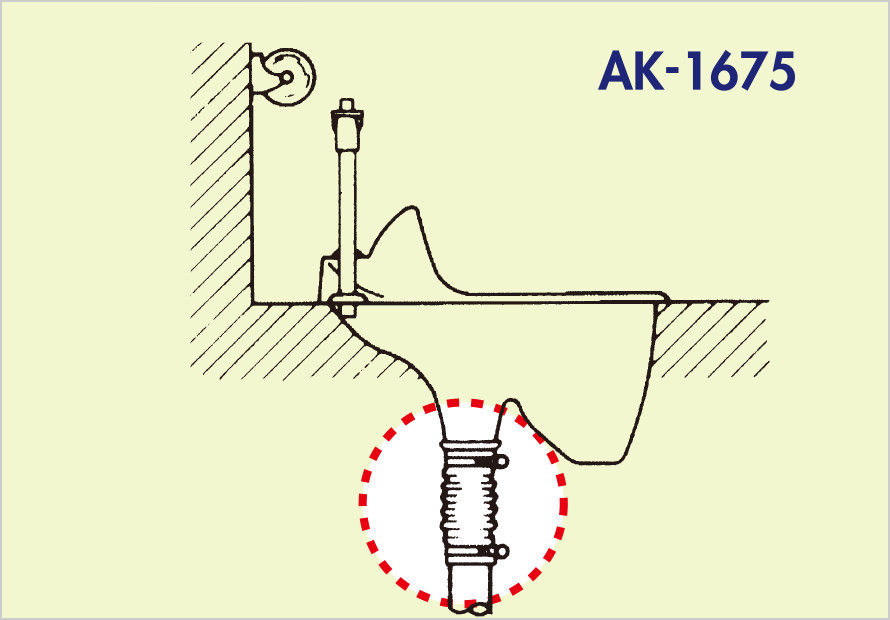

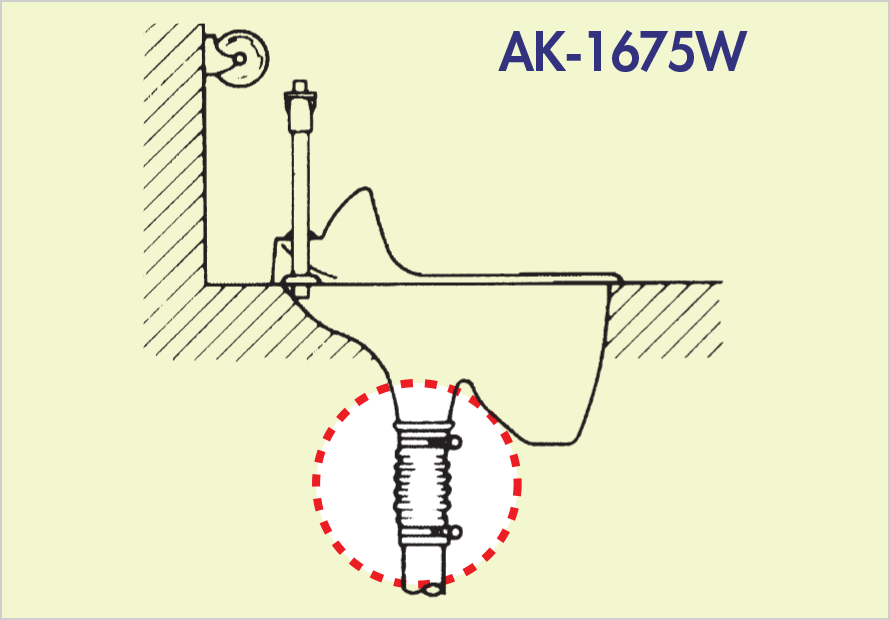

  • AK-1675

    AK-1675

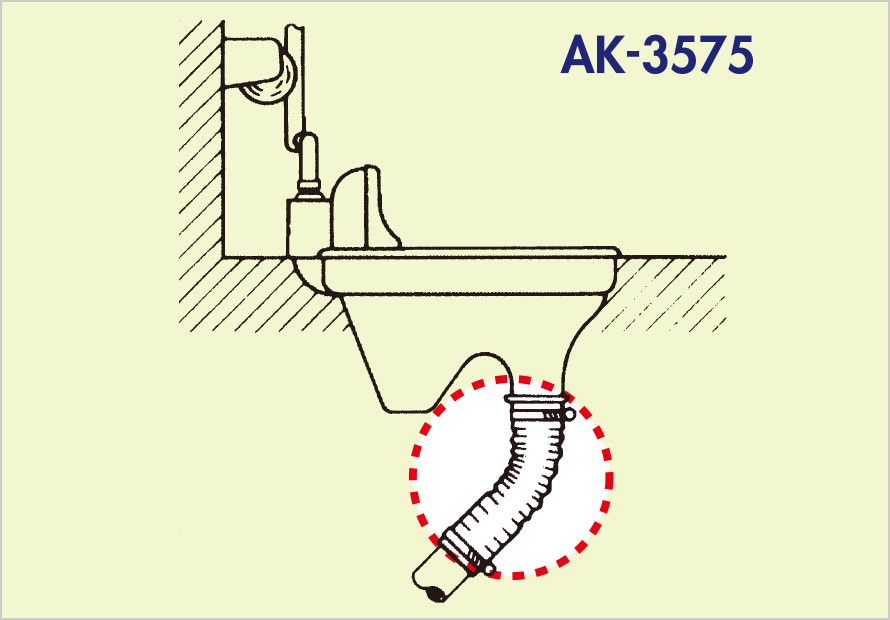

  • AK-3575

    AK-3575

  • ※ 塩ビ管と接合する場合は、塩ビ用接着剤を使用してください。
  • ※ 陶器等と接合する場合は、クロロプレン系接着剤を用いて下さい。接合部に接着剤を塗り、乾く前に接合してください。
排水管用継手 [ 各種接続用：大便器接続用 ]

AK-3775SPF

洋風Pタイプ便器　取り付けのポイント

ポイント1
あらかじめ壁からアキレスジョイント排水管つきあて部までの距離を確認の上、配管してください。
ポイント2
アキレスジョイント（AK-3775SPF、AK-4175W、AK-3575W）や、配管カバー（AC-240）は適切な長さにカットしてください。
ポイント3
シーリングプレート、配管カバーの順に差し込んでください。
ポイント4
排水管をアキレスジョイント排水管つきあて部までアキレスジョイントに対してまっすぐに差し込み、ステンレスバンドで固定した後、便器排水口をアキレスジョイント便器つきあて部まで差し込み、ステンレスバンドで固定してください。

  • ジョイント長さ修正

    ジョイント長さ修正

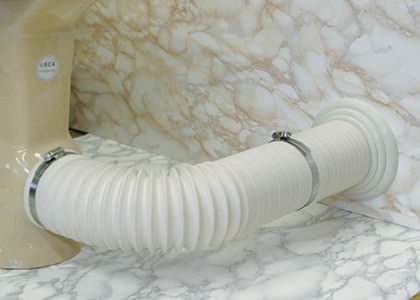

  • 便器側バンド締め

    便器側バンド締め

  • 完成（洋風）

    完成（洋風）

  • 完成（和風）

    完成（和風）

  • AK-3575W

    AK-3575W

  • AK-1675W・ASP-25

    AK-1675W・ASP-25

  • ※ AK-3775SPF を塩ビ管、陶器等と接合する場合は、ビニール用接着剤を使用してください。
  • ※ 塩ビ管と接合する場合は、塩ビ用接着剤を使用してください。
  • ※ 陶器等と接合する場合は、クロロプレン系接着剤を用いてください。接合部に接着剤を塗り、乾く前に接合してください。
排水管用継手 [ 各種接続用：大便器接続用 ]

和風大便器　取り付けのポイント

ポイント1
AK3575,AK4175は適当な長さにカットしてください。
ポイント2
排水管をアキレスジョイント排水管つきあて部までアキレスジョイントに対してまっすぐに差し込み、ステンレスバンドで固定してください。
ポイント3
便器排水口をアキレスジョイント便器つきあて部までアキレスジョイントに対してまっすぐに差し込み、ステンレスバンドで固定してください。
ポイント4
施工の際、引張り配管にならぬよう、必ず10mm～30mm程度縮めて接続するようお願いします。

  • AK-1675

    AK-1675

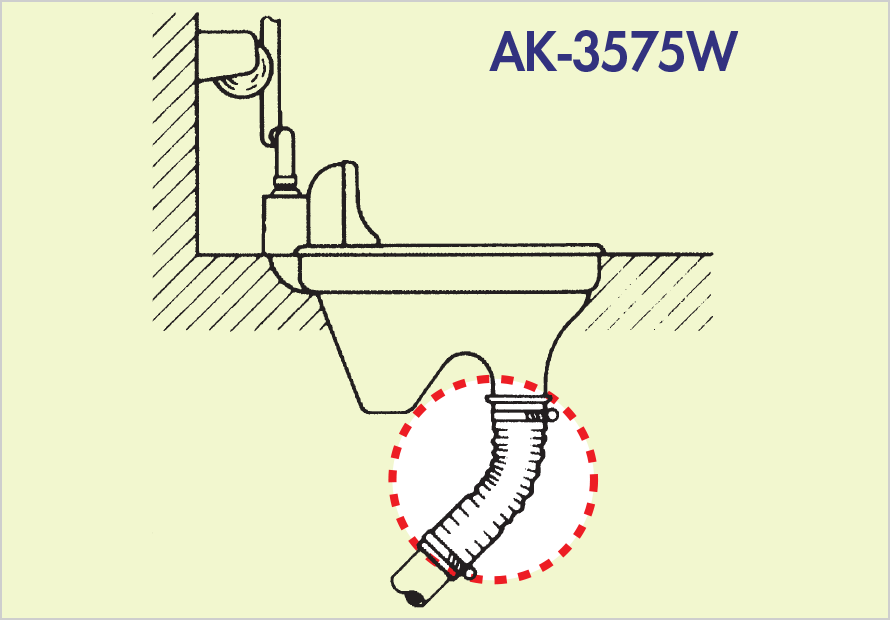

  • AK-3575

    AK-3575

  • ※ 塩ビ管と接合する場合は、塩ビ用接着剤を使用してください。
  • ※ 陶器等と接合する場合は、クロロプレン系接着剤を用いて下さい。接合部に接着剤を塗り、乾く前に接合してください。
排水管用継手 [ 各種接続用：大便器接続用 ]

AY-350／AY-150

取り付けのポイント

ポイント1
排水管をアキレスジョイント排水管つきあて部まで差し込み、ステンレスバンドで固定してください。
ポイント2
フランジ（陶器メーカー付属）をアキレスジョイントフランジ固定部にはめ込み、便器排水口にPシール（陶器メーカー付属）を取付け、Tボルトで固定してください。
ポイント3
接続の際、引張り配管にならないように、必ず10mm～30mm程度縮めて接続するようお願いします。

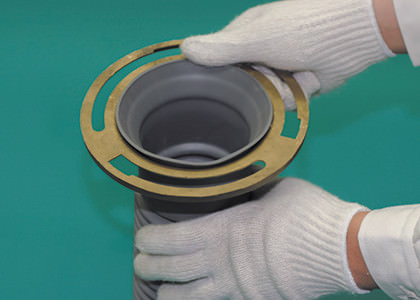

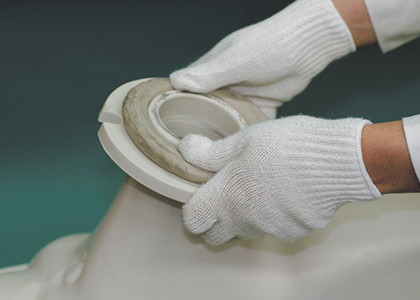

  • フランジ取付

    フランジ取付

  • 便器にガスケット

    便器にガスケット

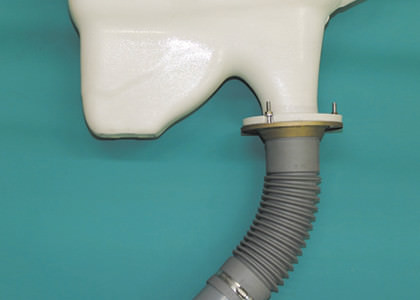

  • 完成

    完成

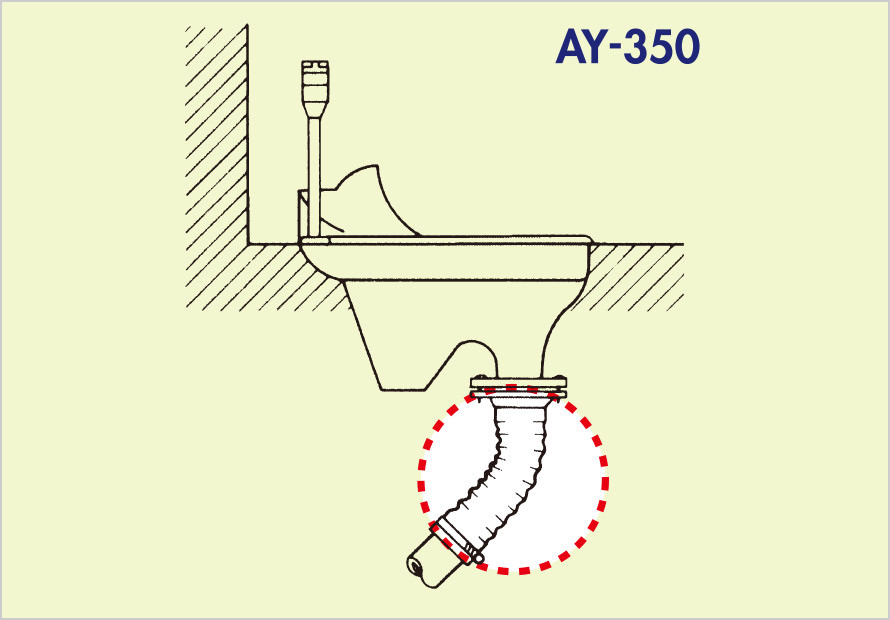

  • AY-350 INAX.C752BF

    AY-350
    INAX.C752BF

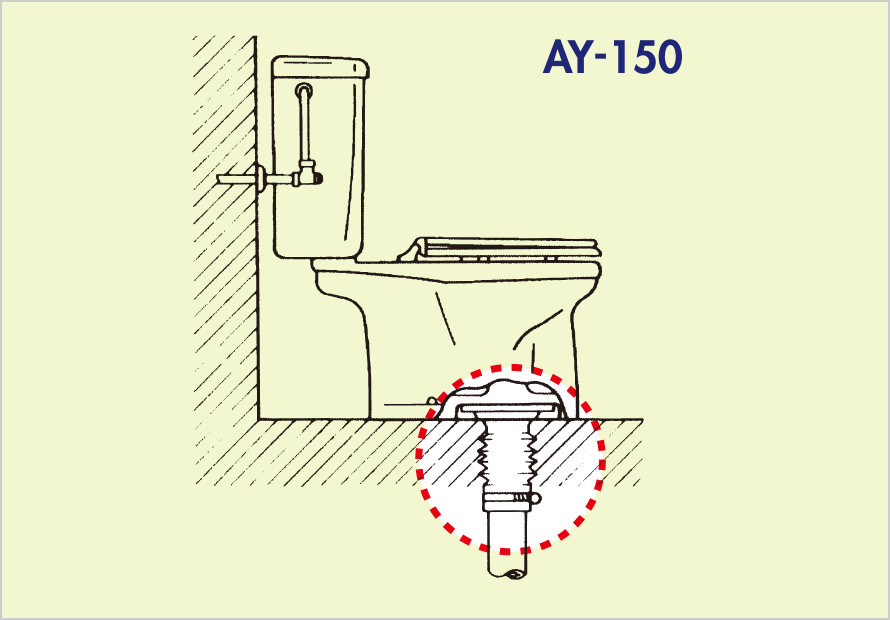

  • AY-150 INAX.C18S

    AY-150
    INAX.C18S

  • ※ 塩ビ管と接合する場合は、塩ビ用接着剤を使用してください。
排水管用継手 [ 各種接続用：大便器接続用 ]

AF-100（VP・VU 兼用）

取り付けのポイント

ポイント1

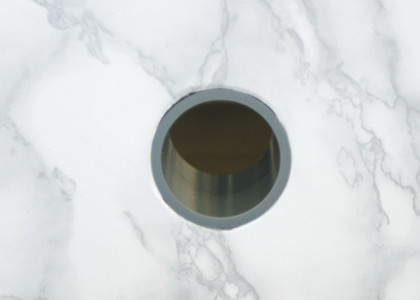

排水管75O（又は100O）を床面上でカットしてください。※衛生陶器、床材によっては、多少床面より下に配管する必要があります。
ポイント2

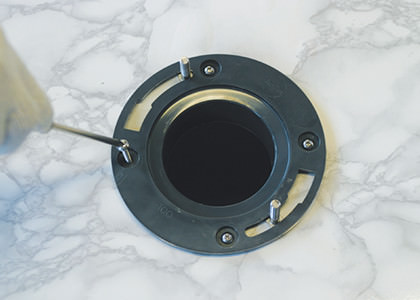

フランジにTボルトをセットし、排水管に差し込んで下さい。塩ビVU管の場合は、アダプターを装着して下さい。
ポイント3
木ねじでフランジ本体を床面に固定して下さい。
ポイント4
Pシールガスケットを衛生陶器排水口の外側にはめ込、本体を静かに設置し、Tボルト用ナットで固定して下さい。この際、閉めすぎによる陶器の破損に充分注意して下さい。

  • AY-350 INAX.C752BF

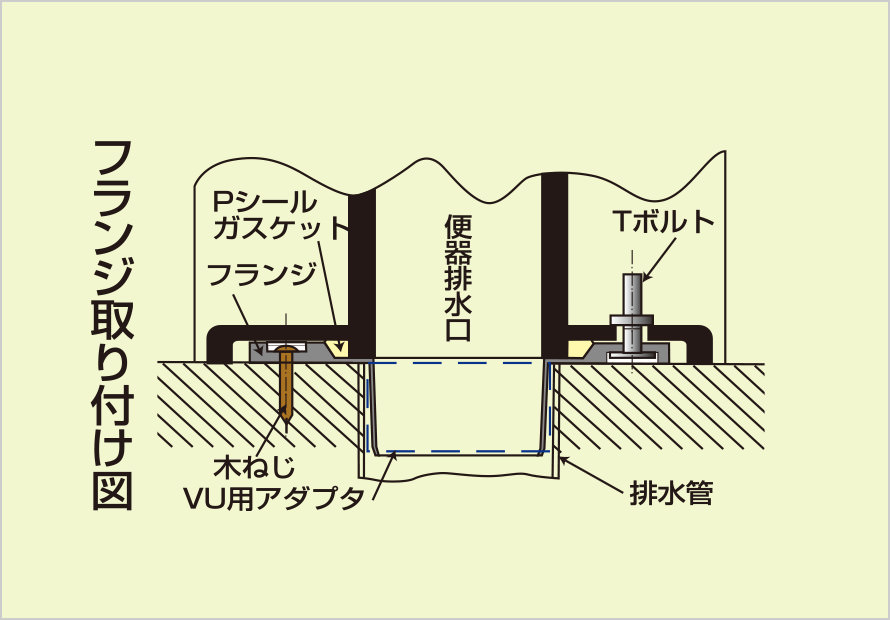

    フランジ取り付け図

  • ※ 排水管が塩ビ製の場合、塩ビ系接着剤を使用して下さい。漏水、臭気防止に効果が上がります。
排水管用継手 [ 各種接続用：大便器接続用 ]

AF-04（VP・VU 兼用）

取り付けのポイント

ポイント1
排水管50Oを床面上でカットしてください。※衛生陶器、床材によっては、多少床面より下に配管する必要があります。
ポイント2
アキレスジョイントAF-04にＴボルトをセットし、本体の内側を支点にして、排水管に差し込んでください。
ポイント3
位置を確認し、木ネジにて固定してください。
ポイント4
Pシールガスケットを衛生陶器排水口の外側にはめ込み、陶器本体を静かに設置し、Ｔボルト用ナットで固定してください。

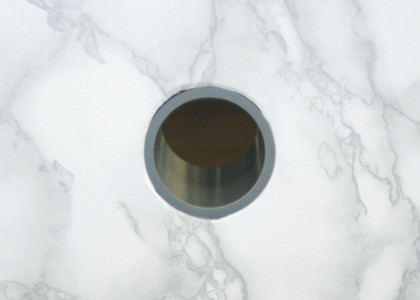

  • 床面カット配管

    床面カット配管

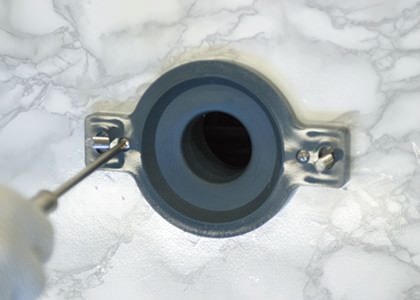

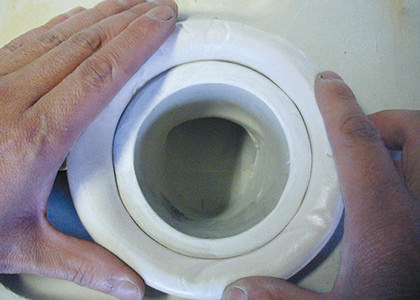

  • AF-04はめ込

    AF-04はめ込

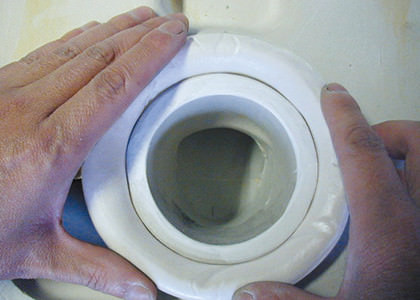

  • ガスケット付

    ガスケット付

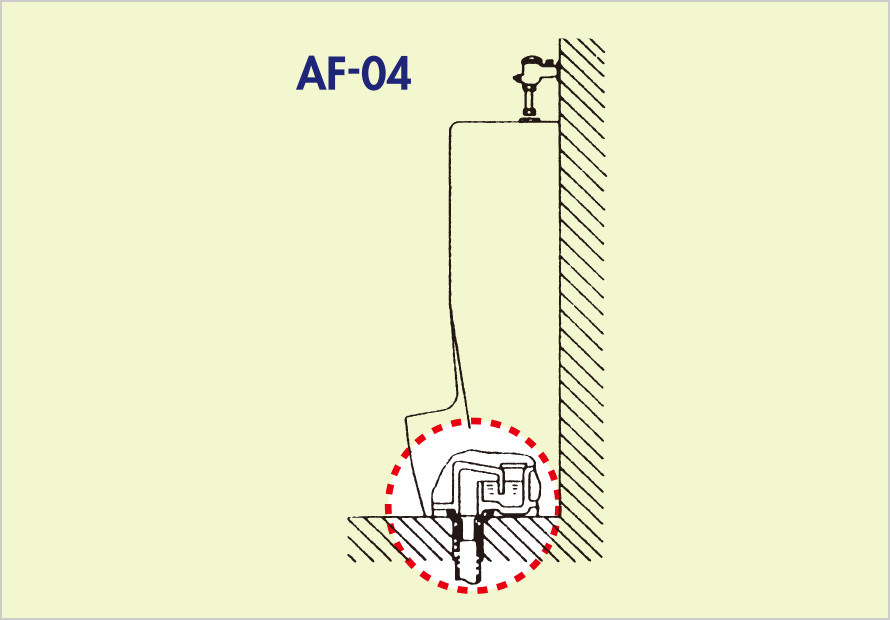

  • AF-04

    AF-04

  • ※ 塩ビ管と接合する場合は、塩ビ用接着剤を使用してください。
  • ※ 当製品は芯ずれの場合、使用できません。必ずセンターを合わせてください。
排水管用継手 [ 各種接続用：大便器接続用 ]

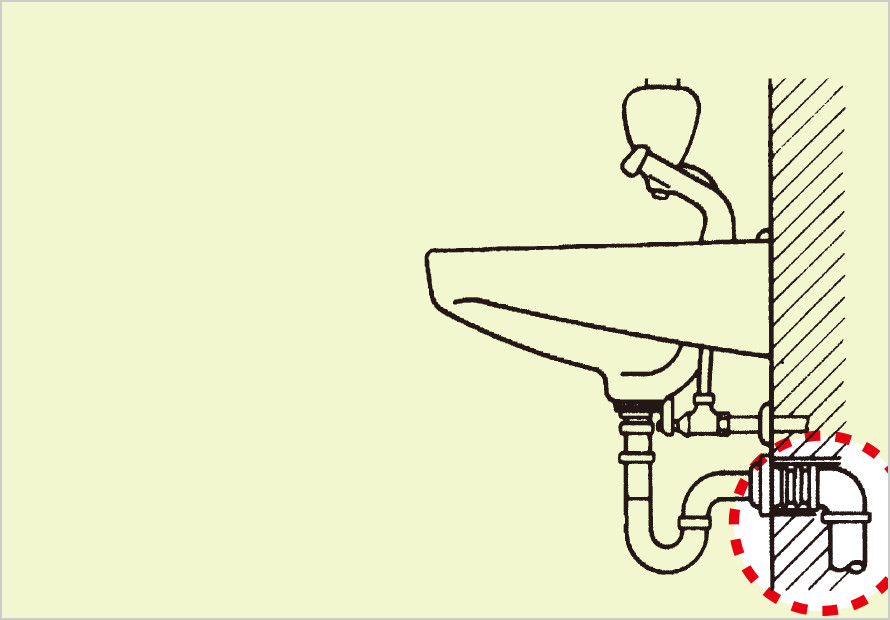

AL-3025／AL-4032VP／AL-4032VU／AL-4025（VP・VU兼用）／AL-40-25/32（VP・VU兼用）／AL-50-32/38（VP・VU兼用）／AL-5025（VP・VU兼用）／AL-5032（VP・VU兼用）／AL-5038（VP・VU兼用）

取り付けのポイント

ポイント1
排水管を壁面、床面上でカットしてください。その際、カット面に凹凸のないように、ご注意ください。
ポイント2
アキレスジョイントを排水管固定部まで差し込んでください。（VP管使用の場合は、Oリング2ヶをはずしてください。）
ポイント3
トラップ管をダブルリップ部の内側面のみ、かませるように差し込んで下さい。完全なダブルリップシールとなり、より安定した固定が得られます。

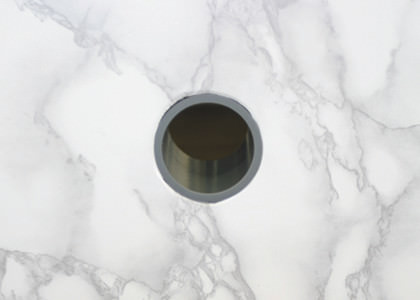

  • 床面上でカット

    床面上でカット

  • 差込（ジョイント）

    差込（ジョイント）

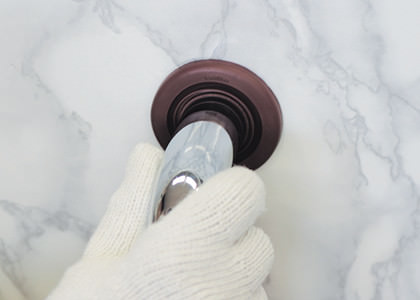

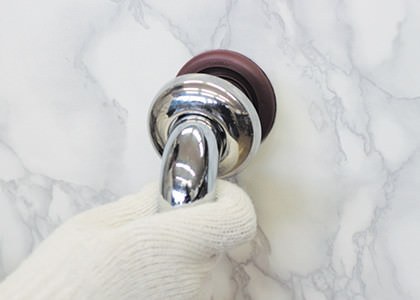

  • 差込（トラップ管）

    差込（トラップ管）

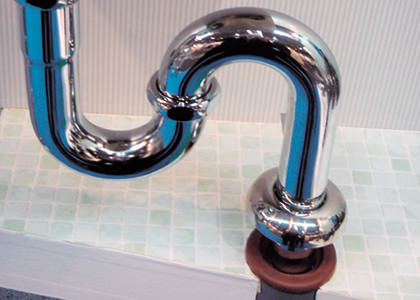

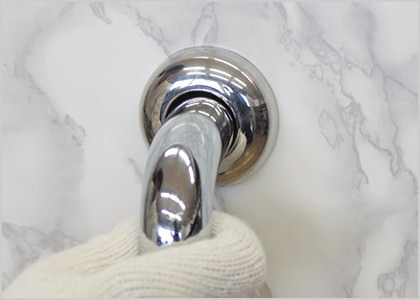

  • 完成

    完成

  • 完成

    完成

  • 接着例

    接着例

  • AL-5038

    AL-5038

  • ※ 施工の際、アキレスジョイントにかるく水分を付着させますと、取付が容易になります。
排水管用継手 [ 各種接続用：手洗い用・洗面化粧台用・トラップ配管用 ]

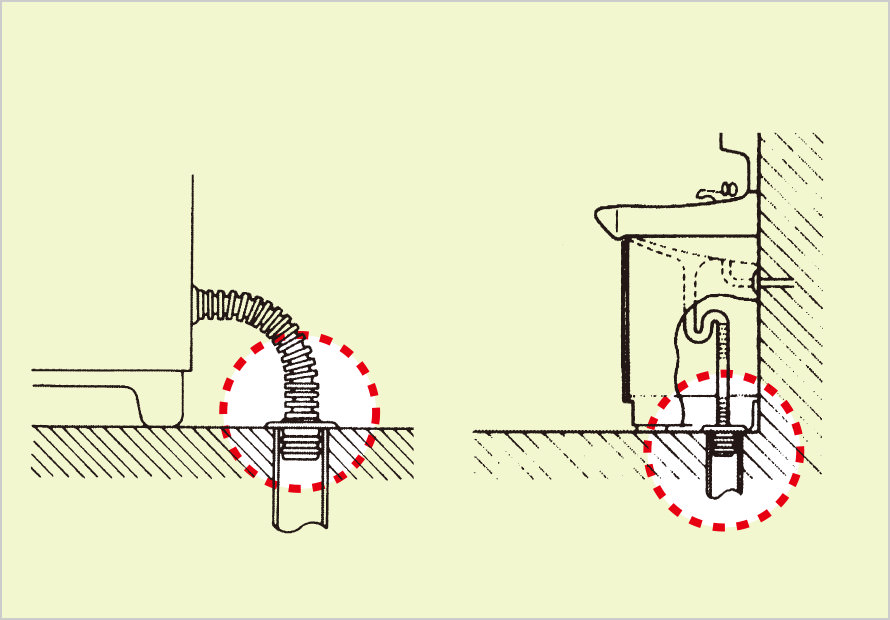

A-50SJ（32Φ・38Φ兼用）

取り付けのポイント

ポイント1
排水管50Oを床面上でカットしてください。その際、カット面に凹凸のないように、ご注意ください。
ポイント2
ジャバラホースをアキレスジョイントに差し込み、ホースの長さを調節してください。
ポイント3
アキレスジョイントを排水管固定部まで差し込んでください。

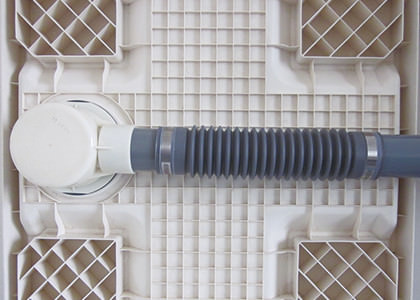

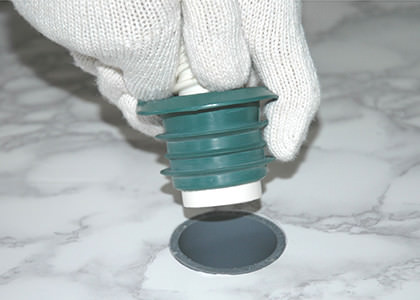

  • 差込

    差込

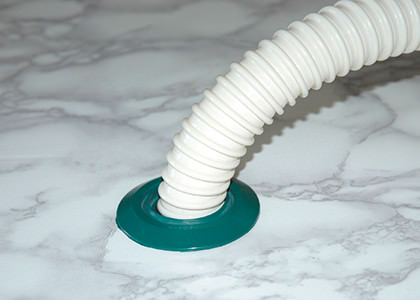

  • 完成

    完成

  • ※ 施工の際、アキレスジョイントにかるく水分を付着させますと、取付が容易になります。
排水管用継手 [ 各種接続用：洗濯機ジャバラホース用 ]

ASK-65PS（壁・床排水兼用）

取り付けのポイント

ポイント1
排水管65Oを床面上でカットしてください。その際、カット面に凹凸のないようにご注意ください。
ポイント2
陶器メーカーフランジを床に固定してください。
ポイント3
アキレスジョイントを排水管つきあて部まで差し込んでください。
ポイント4
Pシールガスケットを鋳物製トラップ排水口の外側にはめ込み、静かに置き、Tボルトで固定してください。
壁排水

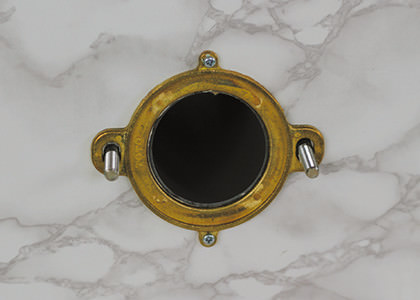

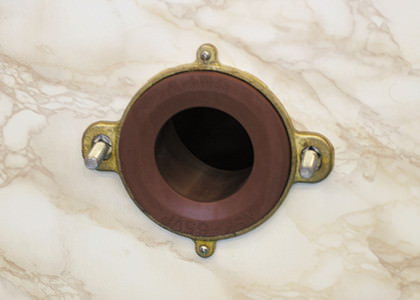

  • フランジ差込

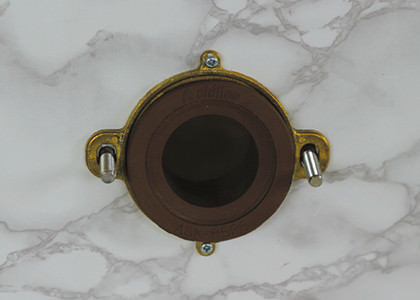

    フランジ差込

  • 差込ジョイント

    差込ジョイント

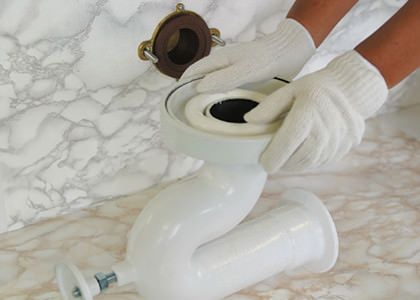

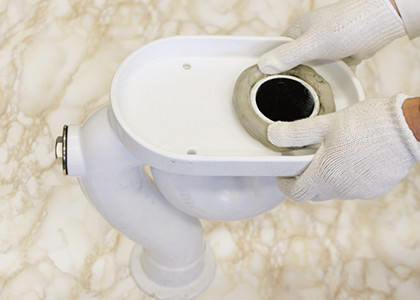

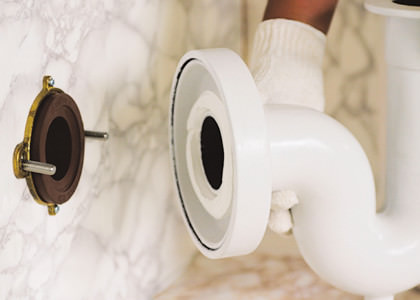

  • ガスケット

    ガスケット

  • 陶器セット

    陶器セット

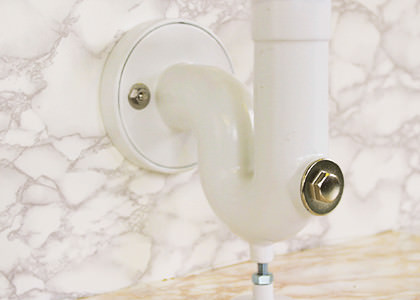

  • 完成

    完成

床排水

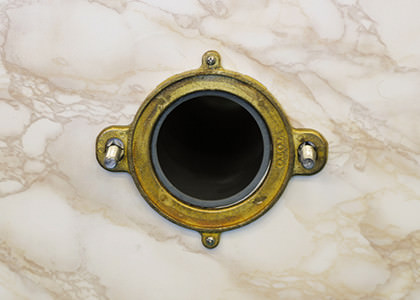

  • フランジ差込

    フランジ差込

  • 差込ジョイント

    差込ジョイント

  • ガスケット

    ガスケット

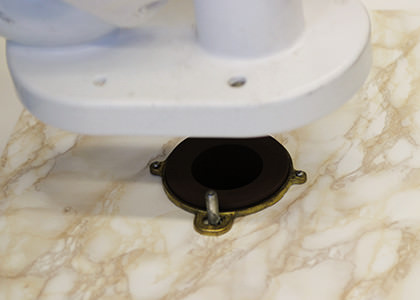

  • 陶器セット

    陶器セット

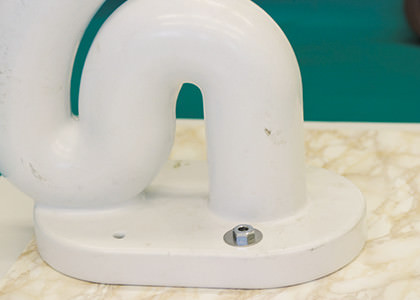

  • 完成

    完成

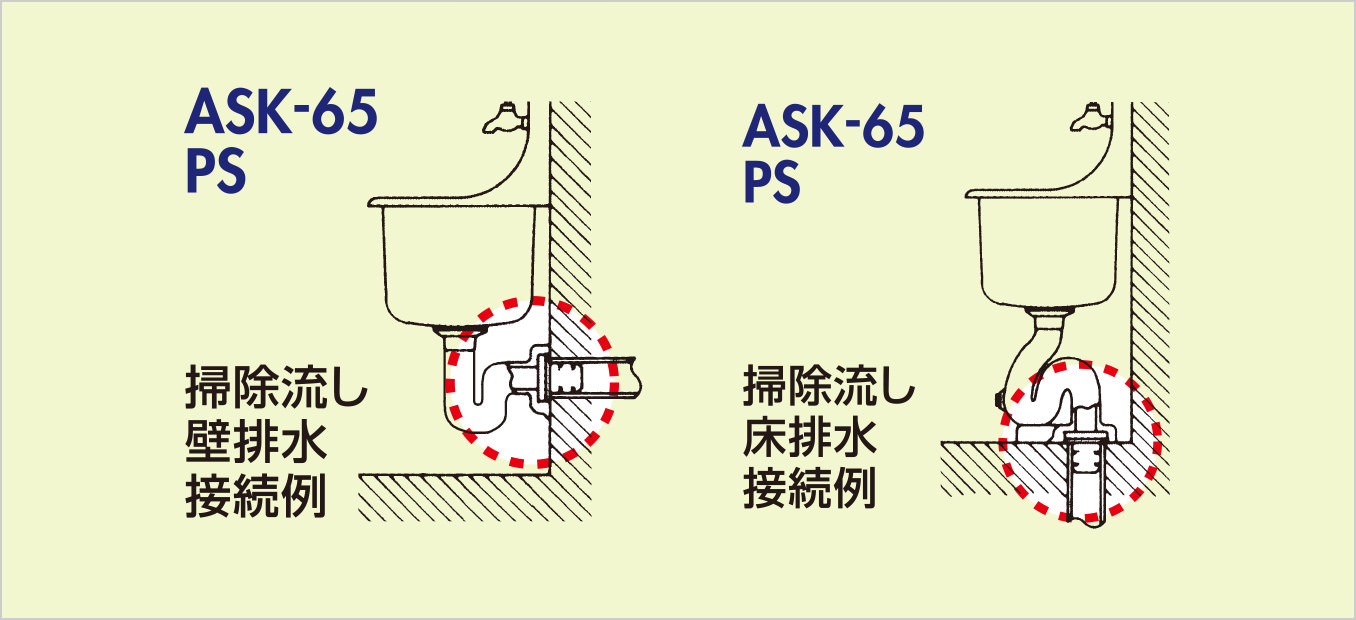

  • ASK-65PS掃除流し壁排水接続例　掃除流し床排水接続例

    ASK-65PS掃除流し壁排水接続例　掃除流し床排水接続例

排水管用継手 [ 掃除流し用 ]

改修工事（鋳鉄管）用

ACI-10016Y／ACI-7516Y／ACI-5016Y／ACI-4016Y

取り付けのポイント

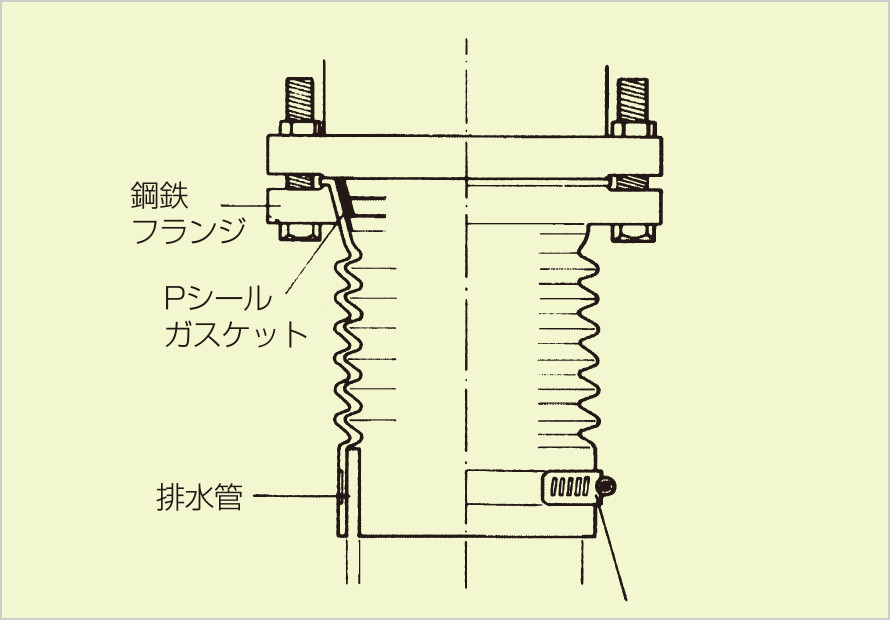

ポイント1
Pシールガスケットを鋳鉄管のフランジ嵌合部に取り付けてください。
ポイント2
アキレスジョイントを鋳鉄フランジにはめ込み、位置を確認の上、つきあて、付属のボルトで固定してください。
ポイント3
塩ビ管をアキレスジョイント排水管つきあて部まで差し込み、ステンレスバンドで固定してください。

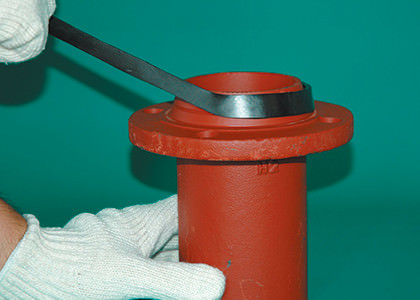

  • ガスケット取付

    ガスケット取付

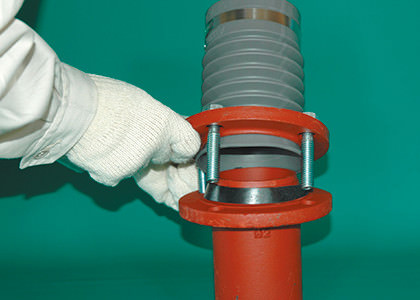

  • ジョイント取付

    ジョイント取付

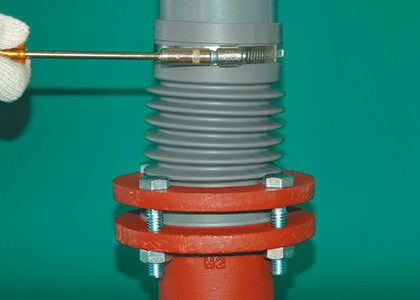

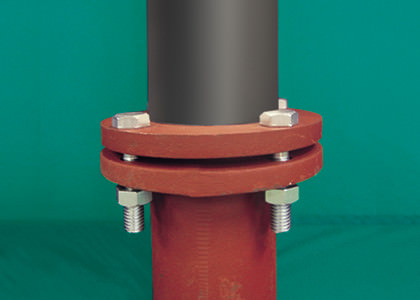

  • バンド締め

    バンド締め

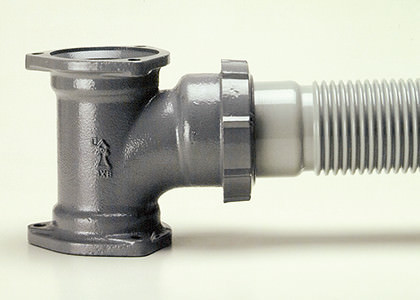

  • 改修前

    改修前

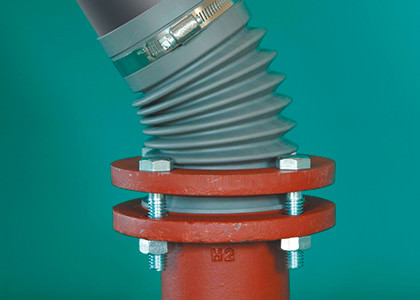

  • 改修後

    改修後

  • ※ フランジの締めすぎにご注意ください。
  • ※ 塩ビ管と接合する場合は、塩ビ用接着剤を使用してください。
  • ※ 塩ビ管は必ず吊りバンド等で固定してください。
排水管用継手 [ 改修工事用 ]

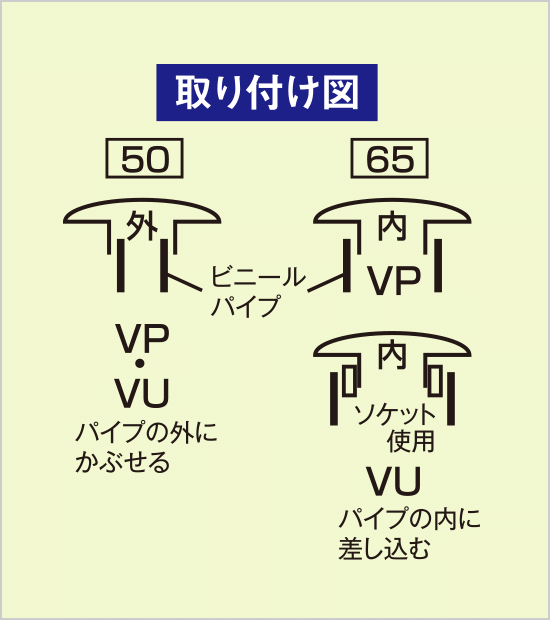

露出ベントキャップ（排水用通気管カバー）用

AB-75/100（塩ビ管75Φ/塩ビ管100Φ用）／AB-50/65（塩ビ管50Φ/塩ビ管65Φ用）／AB-40（塩ビ管40Φ用）

取り付けのポイント

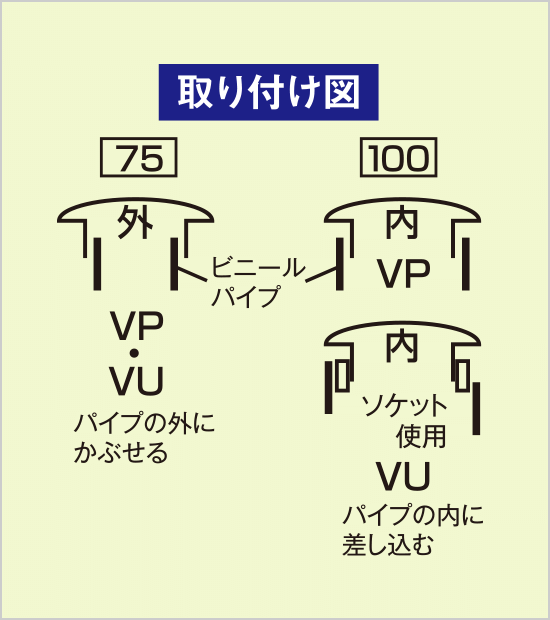

取付図の通りに取付てください。（接着剤使用）

  • AB-75/100

    AB-75/100

  • AB-50/65

    AB-50/65

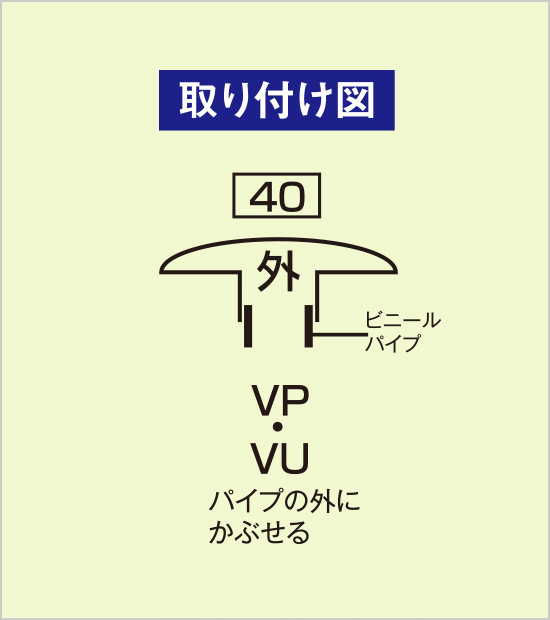

  • AB-40

    AB-40

排水管用継手 [ 露出ベントキャップ用 ]

洗濯機排水トラップ、横引きソケット

AST-50（洗濯機排水トラップ）

AST-50（洗濯機排水トラップ）　取り付けのポイント

ポイント1
施工後メンテナンス（お手入れ）が可能な場所に設置ください。
ポイント2
床下寸法は最低150ｍｍ以上確保してください。※上記が確保出来ない場合は、弊社横引きソケット・AYS-50（別売り）をご使用ください。

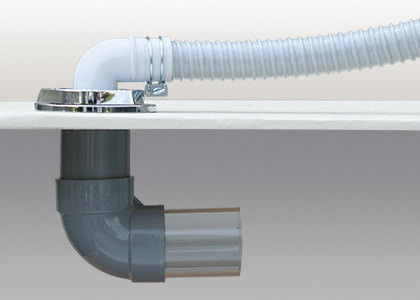

  • 接続例（床下）

    接続例（床下）

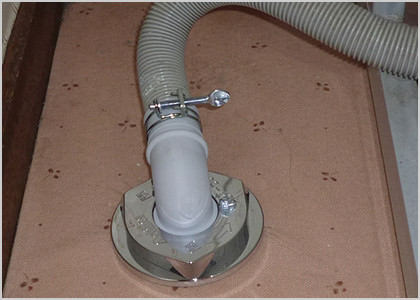

  • 設置例

    設置例

  • ※ 本製品箱記載の施工手順に従って施工ください。

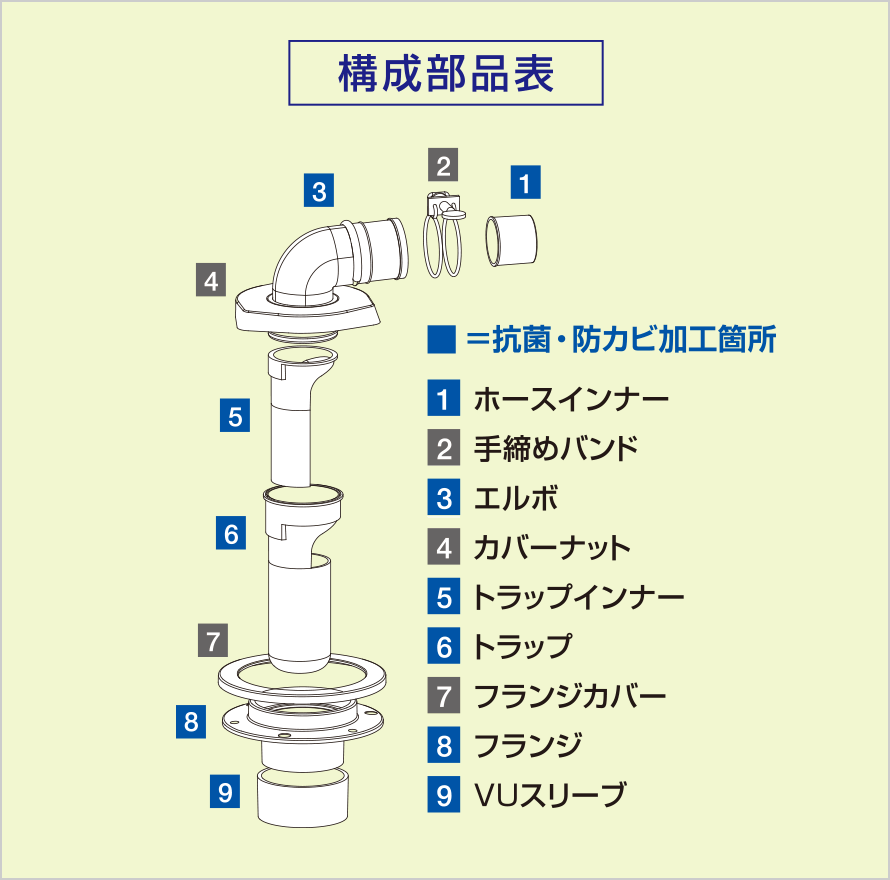

  • 構成部品表

    構成部品表

排水管用継手 [ 排水トラップ・横引きソケット ]

AYS-50（横引きソケット）

AYS-50（横引きソケット）取り付けのポイント

床下寸法は最低120ｍｍ以上確保してください。（CL線カット時の本製品の内部の長さは111ｍｍとなります。）

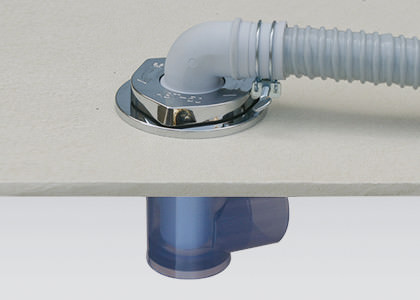

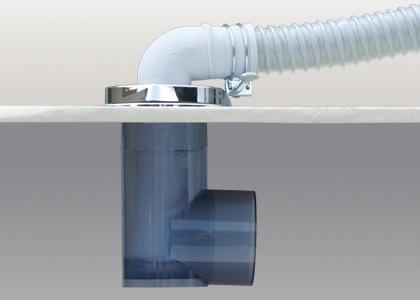

  • 接続例（床下）

    接続例（床下）

  • 接続例

    接続例

  • ※ 本製品箱記載の施工手順に従って施工ください。
排水管用継手 [ 排水トラップ・横引きソケット ]

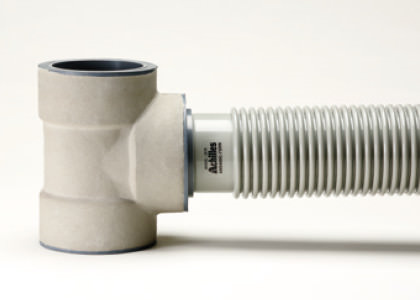

ステンレスジョイント

ANS500C-75FG／ANS400C-75FG／ANS240C-75FG／ANS500A-75RN／ANS400A-75RN／ANS343A-75RN／ANS240A-75RN

洋風Pタイプ便器　取り付けのポイント

耐火二層管接続例

耐火二層管接続例

ステンレスジョイント本体をひざに当て、両手でおよその角度を調整後、耐火二層管に塩ビ用接着剤を塗布し、ジョイントのソケット部をつきあて部まで差し込みます。便器側との接続方法は以下を参照してください。

MD継手接続例

  • ステンレスジョイント本体をひざに当て、両手でおよその角度を調整後、MD継手部品のロックパッキンに装着し、MD継手に固定します。

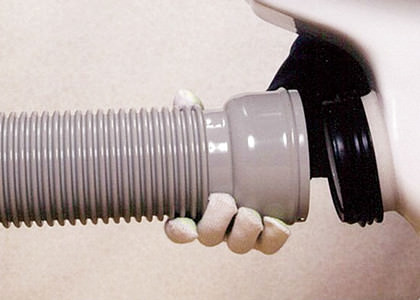

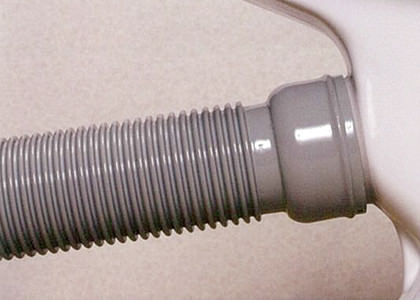

  • 便器側にパッキンを取り付けた後、ステンレスジョイントを便器にしっかりはめ込みます。

  • 最後に便器を既定の位置に固定します。

  • ※ ANS240A-75RN、ANS240Ｃ-75RNは最大曲げ角度30度となります。
  • ※ MD継手にボトルナットを使用してステンレスジョイントを固定する場合は、片締めや過度に締付けると、ステンレスジョイントが変形するおそれがあります。必ず各ボルトを均一に締付けてMD継手に固定してください。
  • ※ 防火区画認定品。
  • ● パッキン：TOTO　YTR75／LIXIL　CF－11G
  • ※ ステンレスジョイント上部（便器側）の2つの穴は塗装時に必要なもので施工上影響はありません。
排水管用継手　耐火二層管接続用 ステンレス洋風床上排水用ジョイント
排水管用継手　MD継手専用 ステンレス洋風床上排水用ジョイント

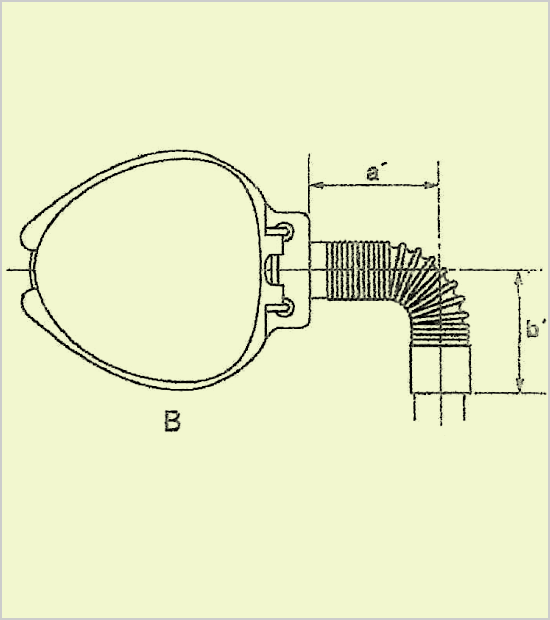

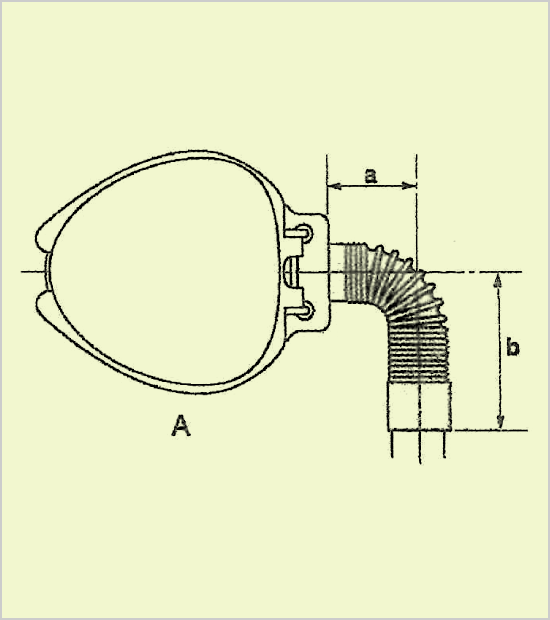

施工おさまり標準例

90度まで曲げた場合の長さ（mm）
  A B
  a b a' b'
ANS500C-75RN 150 390 340 200
ANS400C-75RN 150 290 240 200
ANS500A-75RN 150 390 340 200
ANS400A-75RN 150 290 240 200
ANS343A-75RN 150 233 183 200

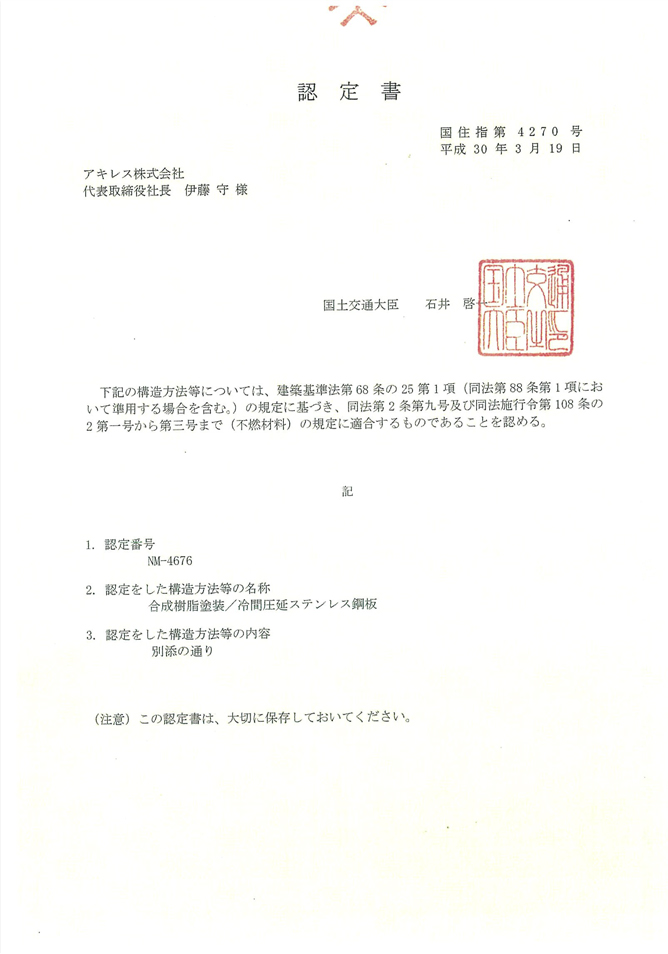

認定書（不燃材料）

認定書（不燃材料）

PDFをダウンロード(2.1MB)

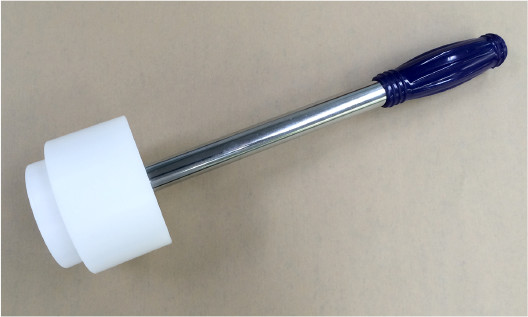

ANSタイプ専用治具

別売でご用意しております。専用治具を使用すると曲げ施工等が容易となり施工性がよくなります。

ANSタイプ専用治具
